Amplificador de sinal 9260

diferencialde duas viascom saída de corrente

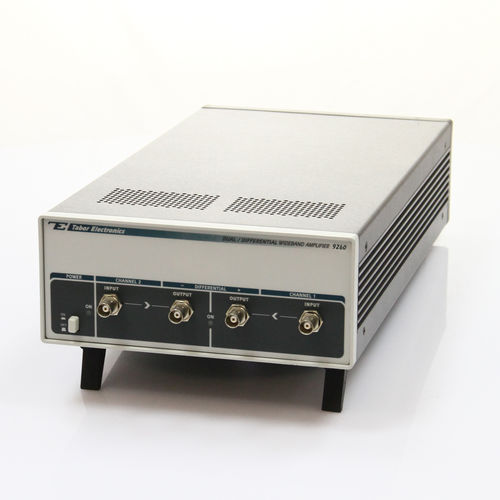

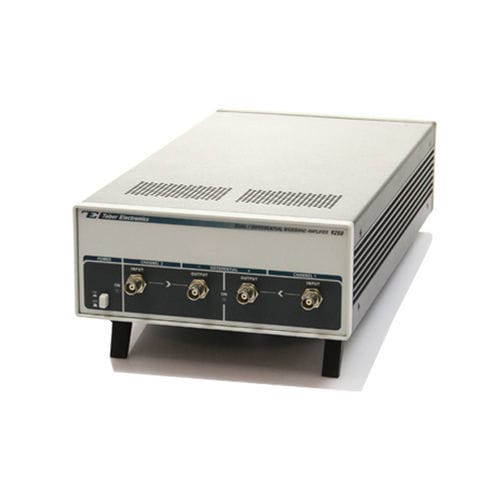

O 9260 é um amplificador de banda larga de dois canais, acoplado em corrente contínua, de bancada, com tamanho de rack de 2U (meio de 19”), caixa totalmente metálica, concebido para a amplificação de sinais de alta frequência e alta corrente. Com uma largura de banda elevada de 45 MHz, 34 Vp-p em 50 ohms e potência de saída até 10 W, o 9260A é o amplificador complementar ideal para qualquer fonte de sinal que necessite de um reforço de potência para aplicações exigentes. Largura de banda de 45 MHz Tempo de transição rápido <10 ns Baixa distorção Características Alta corrente e alta potência Com uma corrente de saída de pico de 1 A, o 9260A permite uma potência de saída contínua de até 10 W, tornando-o ideal para várias aplicações de impulsos. Configuração do instrumento O 9260A pode ser configurado para ser utilizado como dois canais independentes de extremidade única ou como uma entrada com duas saídas diferenciais. A configuração padrão do 9260A permite uma tensão de saída máxima de 34 Vp-p em 50 ohms com um ganho de x10. Outros ganhos personalizados, como x15, podem ser solicitados no momento da compra, proporcionando aos clientes uma variedade ainda maior de opções para resolver as suas aplicações. Características de saída As saídas estão localizadas no painel frontal. Existem duas saídas, uma para cada canal. Quando o 9260A é configurado como dois amplificadores separados, as saídas geram sinais amplificados na gama de 34 Vp-p numa impedância de carga correspondente, com uma largura de banda de aproximadamente 45 MHz. Características de entrada As entradas dos amplificadores podem ser configuradas para se adaptarem a diferentes impedâncias de fonte, tais como 50 Ω, 75 Ω ou 1 MΩ. Existem três entradas para cada canal: 1. Entrada principal. Esta entrada está localizada no painel frontal e é normalmente utilizada para entradas de sinal. 2. Entrada auxiliar.
