Amplificador de sinal 9250

diferencialde duas viasde banda larga

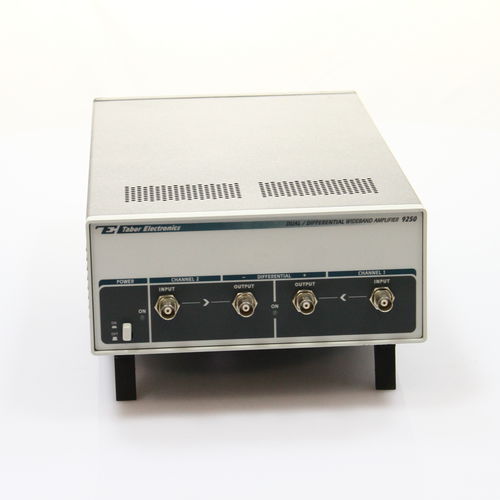

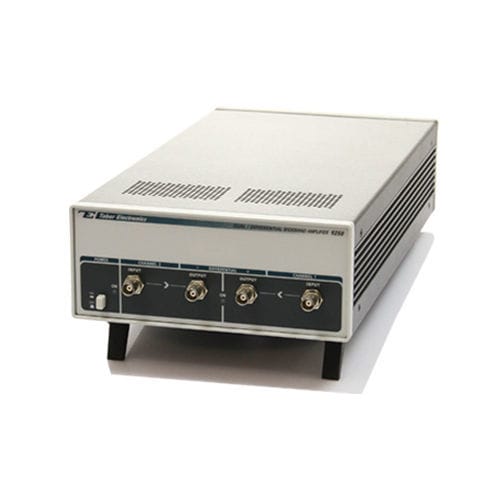

O 9250 é um amplificador de dois canais com caixa totalmente metálica, de bancada, com tamanho de rack 2U (meio de 19”). O instrumento pode ser configurado para ser utilizado como dois canais independentes de extremidade única ou como uma entrada com duas saídas diferenciais. A caixa do amplificador foi concebida para ser empilhada por cima ou por baixo de outros produtos Tabor. Também pode ser montada ao lado de um gerador Tabor num rack padrão de 19”. A combinação de gerador de formas de onda e amplificador é a solução ideal para praticamente qualquer aplicação de alta tensão e ampla largura de banda. Largura de banda de sinal forte até 15 MHz Largura de banda de sinal fraco até 30 MHz Alta amplitude até 40 Vp-p (em alta impedância) Características Características de entrada As entradas dos amplificadores podem ser configuradas para se adaptarem a diferentes impedâncias de fonte, tais como 50 Ω, 75 Ω ou 1 MΩ, e as saídas podem ser configuradas para se adaptarem a diferentes impedâncias de carga, tais como 50 Ω, 75 Ω ou 600 Ω. Existem três entradas para cada canal: Características de saída As saídas estão localizadas no painel frontal. Existem duas saídas, uma para cada canal. Quando o 9250 é configurado como dois amplificadores separados, as saídas geram sinais amplificados na gama de 40 Vp-p em circuito aberto ou 20 Vp-p numa impedância de carga correspondente. A largura de banda das saídas é de cerca de 20 MHz para sinais de grande amplitude. A largura de banda para sinais de pequena amplitude pode atingir os 50 MHz. Configuração do instrumento O 9250 pode ser configurado como um amplificador diferencial. Neste caso, a entrada do canal 2 é desativada e a entrada do canal 1 é amplificada e distribuída diferencialmente para ambas as saídas.
