Amplificador de sinal 9160

de via únicapara montagem em rackde banda larga

Visão geral

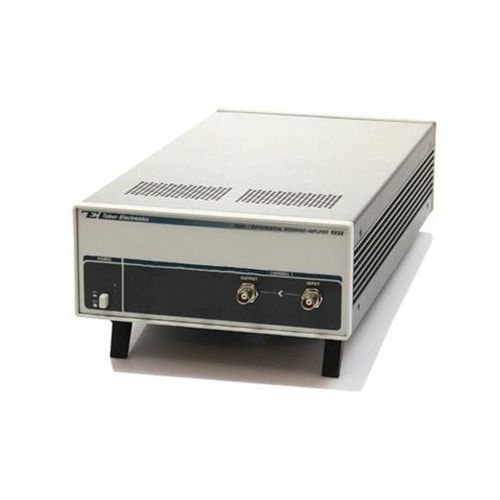

O 9160A é um amplificador de banda larga de canal único acoplado em DC, formato bancada 2U meio rack de 19 polegadas. Fornece saída de alta tensão e alta corrente para aplicações exigentes em laboratório e indústria.

Principais características

• Largura de banda típica: 45 MHz
• Até 34 Vp‑p em 50 Ω (configuração padrão)
• Corrente de saída de pico até 1 A; potência contínua até 10 W
• Tempo de transição rápido < 10 ns
• Amplificação de banda larga com baixa distorção
• Configurações personalizáveis: ganho, impedância de entrada e configuração de saída

Desempenho
O amplificador oferece alta amplitude com resposta de frequência estável em 45 MHz. A capacidade de corrente de pico suporta aplicações de pulso e contínuas que exigem tensão e corrente.

Configuração do instrumento
Configuração padrão: ganho x10, 34 Vp‑p em 50 Ω. Ganhos fixos opcionais x15 e x20 disponíveis (nota: a largura de banda pode diminuir para ganhos fixos maiores). Acoplamento selecionável DC ou AC.

Saídas
As saídas no painel frontal fornecem o sinal amplificado para a carga correspondente. Configurações de saída selecionáveis incluem dois canais separados ou canal único com saídas diferenciais (selecionável por chave), conforme a opção de pedido.

Entradas
Por canal: entrada principal (frontal), entrada auxiliar de soma (traseira) e entrada de offset DC (traseira). Impedância de entrada configurável: 50 Ω, 75 Ω ou 1 MΩ para corresponder às fontes.

Aplicações alvo
Projetado para piezoeletrônica, caracterização de transdutores, testes MEMS, medições científicas de banda larga e eletrônica geral que exige amplificação de alta tensão e alta corrente.

Encomenda & Opções

• Exemplo de modelo: 9160-10-50-D-S — amplificador de canal único 34 Vp‑p
• Opções de ganho: x10 (padrão), x15, x20 (fixos)
• Impedância de entrada: 50, 75, 1M
• Acoplamento: D = DC, A = AC
• Configuração de saída: S = dois canais separados, D = canal único diferencial

Acessórios

• Kit de montagem em rack 19" simples
• Kit de montagem em rack 19" duplo
• Mala de transporte profissional

Documentação relacionada
Folhas de dados, brochuras e notas de aplicação estão disponíveis para download na página do produto.

Especificações técnicas

• Modelo: 9160A (amplificador wideband de canal único)
• Largura de banda: 45 MHz (típica)
• Amplitude máxima: 34 Vp‑p em 50 Ω (padrão)
• Corrente máxima de saída: pico até 1 A
• Potência de saída contínua: até 10 W
• Tempo de transição: < 10 ns
• Distorção: baixa (especificação do fabricante)
• Opções de impedância de entrada: 50 Ω, 75 Ω, 1 MΩ
• Opções de acoplamento: DC ou AC
• Configuração de saída: selecionável S (dois canais separados) ou D (canal único diferencial)
• Entradas por canal: principal (frontal), auxiliar (traseira), offset DC (traseira)
• Formato: bancada, 2U, meio rack 19 polegadas, chassis metálico
• Ganho padrão: x10 (outros ganhos fixos disponíveis)
