Termistor NTC T850

SMD

Visão geral

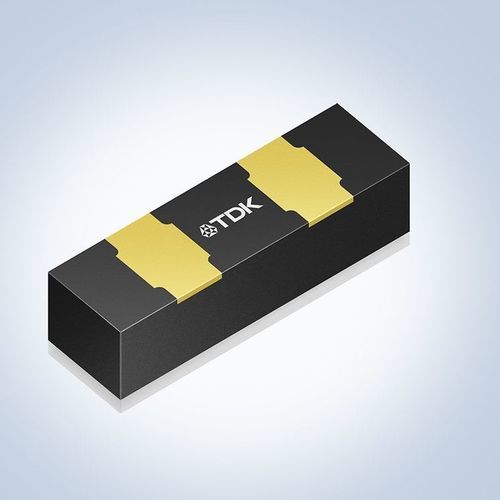

O sensor NTC SMT T850 da TDK (B57850T0103*) foi projetado para medir temperaturas de superfície em ambientes industriais exigentes. Combina alta resistência à humidade com resposta térmica rápida devido ao excelente acoplamento térmico com a superfície alvo. Operacional de -40 °C a +150 °C, o sensor é à prova de água por até 500 horas e possui superfície cerâmica de óxido de alumínio com rigidez dielétrica de 2500 V AC por 60 s. A construção sem chumbo e sem halogéneos inclui eléctrodos de bronze-fósforo e permite contacto por soldagem por pistão, soldagem a laser, micro-soldagem por resistência ou soldagem TIG.

Principais aplicações

• Aquecimento e instalações prediais
• Disipadores térmicos de módulos de potência
• Monitorização de temperatura em processos industriais

Principais características e benefícios

• Rigidez dielétrica: 2500 V AC por 60 s
• Alta resistência à humidade — à prova de água até 500 horas
• Grande faixa de operação: -40 °C a +150 °C
• Construção sem chumbo e sem halogéneos
• Superfície de óxido de alumínio para isolamento elétrico e operação robusta

Características / especificações técnicas

• Família / nome do modelo: sensor NTC SMT T850
• Exemplos de códigos de encomenda: B57850T0103F000 (10 000 Ω nominal a 25 °C, tolerância 1%), B57850T0103G000 (tolerância 2%)
• Intervalo de temperatura de operação: -40 °C a +150 °C
• À prova de água / resistência à humidade: à prova de água até 500 horas
• Rigidez dielétrica: 2500 V AC por 60 s
• Invólucro / material superficial: superfície cerâmica de óxido de alumínio
• Dimensões (C x L x A): 10 x 3 x 3 mm
• Eletrodos: bronze-fósforo
• Métodos de contacto / fixação: soldagem por pistão, soldagem a laser, micro-soldagem por resistência, soldagem TIG
• Construção sem chumbo e sem halogéneos
