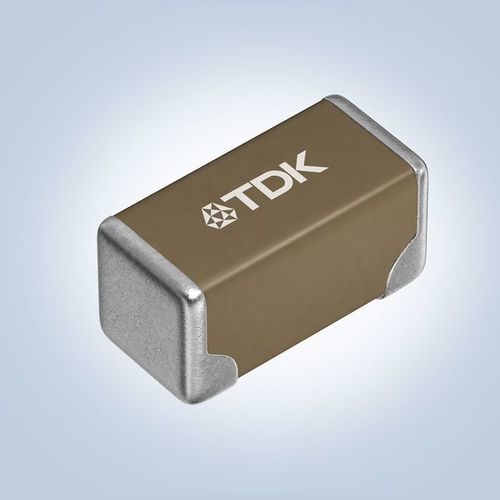

Capacitor cerâmico MLCC

SMDpor resistência elétricamulticamadas

Visão geral
A TDK amplia a série CN de capacitores cerâmicos multicamadas (MLCC) com novos tipos de terminação macia de baixa resistência. O projeto coloca camadas de resina apenas no lado de montagem na placa, permitindo caminhos de corrente fora da resina e reduzindo a resistência dos terminais em comparação com MLCCs de terminação macia convencionais.

Pontos chave

• Camadas de resina cobrem apenas o lado de montagem na placa
• Estrutura original da TDK combina os benefícios da terminação macia com resistência elétrica reduzida
• Altas capacitâncias: até 22 μF no tamanho 3216 e 47 μF no tamanho 3225
• Disponível em grau automotivo (série CNA, conforme AEC-Q200) e grau comercial (série CNC)

Detalhes do produto
A TDK estende a série CN com modelos CNA (grau automotivo) e CNC (grau comercial). A nova terminação macia reduz a resistência dos eletrodos terminais mantendo a prevenção de curtos em linhas de alimentação e bateria. Opções de maior capacitância reduzem a contagem de componentes e permitem layouts de PCB mais compactos. A produção em massa iniciou em setembro de 2023.

Recursos e aplicações
Principais aplicações

• Filtragem e desacoplamento de linhas de alimentação para unidades de controle eletrônico (ECUs) automotivas
• Filtragem e desacoplamento de linhas de alimentação para robôs industriais e equipamentos similares

Principais características e benefícios

• Opção automotiva conforme AEC-Q200 (série CNA)
• Capacitâncias superiores para projetos economizadores de espaço: 22 μF (3216) e 47 μF (3225)
• A estrutura de terminais da TDK possibilita terminação macia com resistência comparável a produtos padrão não-macios

Dados chave (tabela)
Type | Outer dimensions [mm] | Temperature characteristics | Rated voltage [V] | Capacitance [μF]
CNA5L1X7R1H106K160AE | 3.2 x 1.6 x 1.6 | X7R | 50 | 10
CNC5L1X7R1H106K160AE | 3.2 x 1.6 x 1.6 | X7R | 50 | 10
CNA5L1X7S1A226M160AE | 3.2 x 1.6 x 1.6 | X7S | 10 | 22
CNC5L1X7S1A226M160AE | 3.2 x 1.6 x 1.6 | X7S | 10 | 22
CNA6P1X7S1A476M250AE | 3.2 x 2.5 x 2.5 | X7S | 10 | 47
CNC6P1X7S1A476M250AE | 3.2 x 2.5 x 2.5 | X7S | 10 | 47
*Nota: CNA = grau automotivo (AEC-Q200), CNC = grau comercial.

Especificações técnicas

• Série: CN (CNA = grau automotivo, CNC = grau comercial)
• Terminação macia: camadas de resina apenas no lado de montagem para reduzir a resistência do terminal
• Tamanhos e capacitâncias máximas: 3216 (3.2 × 1.6 × 1.6 mm) até 22 μF; 3225 (3.2 × 2.5 × 2.5 mm) até 47 μF
• Dielectric/características de temperatura: opções X7R e X7S
• Tensões nominais: exemplos em Dados chave (50 V para tipos X7R, 10 V para tipos X7S de alta capacitância)
• Conformidade automotiva: série CNA atende AEC-Q200
• Uso previsto: filtragem e desacoplamento de linhas de alimentação/bateria em ECUs automotivas e equipamentos industriais
• Início da produção em massa: setembro de 2023
