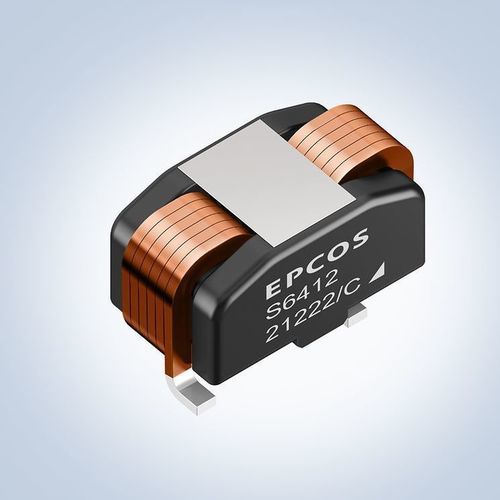

Indutor magnético ERUC23

SMDpara fonte de alimentação chaveadapara aplicações automotivas

Visão geral do produto
A TDK Corporation expandiu sua família de indutores de fio plano com a série de indutores acoplados EPCOS ERUC23 (família de códigos de pedido B82559S*). Esses indutores acoplados SMD possuem dois enrolamentos que compartilham um único núcleo magnético e estão disponíveis em seis tipos. A série é qualificada AEC‑Q200 e compatível com RoHS, projetada para montagem em superfície automática (pick-and-place). Pegada: 26,8 x 13,8 mm; alturas variam entre 13,7 mm e 14,0 mm dependendo do tipo. Faixa de temperatura de operação especificada: -40 °C a +150 °C. A resistência DC de um único enrolamento varia de 0,82 mΩ a 1,85 mΩ conforme o tipo.

Aplicações

• Conversores buck e boost em dupla fase e conversores buck/boost
• Conversores híbridos de 48 V para 12 V (conversores com capacitor voador)

Principais características e benefícios

• Altas correntes de saturação por tipo
• Baixa resistência DC por enrolamento
• Compatível com pick-and-place automático (montagem em superfície)
• Redução de ripple e melhoria da eficiência em um pacote compacto
• Economia de espaço em comparação com duas bobinas separadas

Dados chave (tabela)
Tipo | Indutância acoplada (nom.) [μH] | Resistência DC de um enrolamento [mΩ] | Corrente de saturação (typ., 25 °C) [A] | Corrente de saturação (typ., 100 °C) [A]
ERUC23-4R1K | 4,1 | 1,85 | 50 | 39,5
ERUC23-3R2K | 3,2 | 1,85 | 63,5 | 49
ERUC23-2R8K | 2,8 | 1,25 | 61 | 47
ERUC23-2R2K | 2,2 | 1,25 | 77 | 58
ERUC23-1R8K | 1,8 | 0,82 | 81 | 62
ERUC23-1R4K | 1,4 | 0,82 | 97 | 73

Especificações técnicas

• Série / modelo: ERUC23 (EPCOS, família de códigos de pedido B82559S*)
• Número de tipos: 6
• Faixa de indutância acoplada: 1,4 μH a 4,1 μH
• Corrente de saturação (typ., 25 °C): 50 A a 97 A (varia conforme o tipo)
• Corrente de saturação (typ., 100 °C): 39,5 A a 73 A (varia conforme o tipo)
• Resistência DC (um enrolamento): 0,82 mΩ a 1,85 mΩ (varia conforme o tipo)
• Pegada: 26,8 x 13,8 mm
• Altura: 13,7 mm a 14,0 mm (dependendo do tipo)
• Qualificação / conformidade: qualificado AEC‑Q200, compatível RoHS
• Montagem: montagem em superfície, compatível com pick-and-place automático
• Faixa de temperatura de operação: -40 °C a +150 °C
