Detector ultrassônico multimodo USSM1.0 PLUS-FS

Visão geral do produto

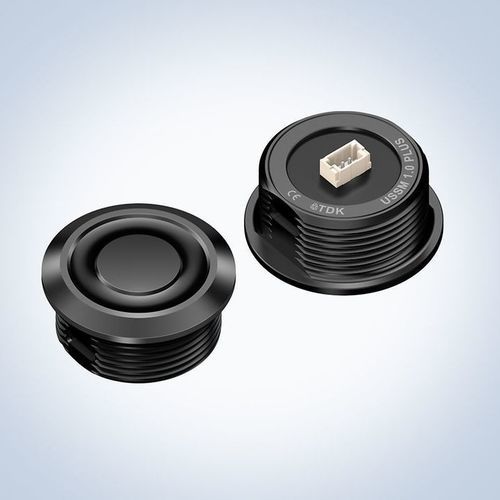

Módulo sensor ultrassônico USSM1.0 PLUS-FS da TDK Corporation (n.º de encomenda B59110W2111W032). O elemento sensor é desacoplado mecanicamente do invólucro para reduzir a sensibilidade a vibrações externas. O módulo tem grau de proteção IP65/67 e é projetado para tensão nominal de 12 V. Opções de montagem: montagem frontal via rosca M19 com porca de travamento ou por ganchos de encaixe.

Funcionalidade
O módulo é acionado por um driver dedicado e um transdutor piezoelétrico integrado. Um ASIC de processamento de sinal integrado calcula o tempo de propagação (time-of-flight) com até 50 amostras/s. Faixa de medição de 18 cm a 200 cm; em modo pitch-and-catch com vários módulos, são possíveis medições até 4 cm. O campo de visão (FoV) é ±35° e pode ser configurado para cenários de medição específicos. O sensor funciona de forma fiável em variadas condições de luminosidade, incluindo luz solar direta, e as medições são em grande parte independentes da cor ou translucidez do alvo.

Aplicações

• Deteção de obstáculos e prevenção de colisões em sistemas móveis (ex.: robôs móveis autónomos, AGV)
• Medicação de distância e nível em sistemas estacionários

Especificações técnicas

• Modelo: USSM1.0 PLUS-FS
• N.º de encomenda: B59110W2111W032
• Grau de proteção: IP65 / IP67
• Tensão nominal: 12 V
• Montagem: chassis frontal via rosca M19 com porca de travamento ou via ganchos de encaixe
• Sensor: elemento sensor mecanicamente desacoplado
• Transdutor: disco piezoelétrico integrado
• Processamento de sinal: ASIC integrado
• Taxa de amostragem: até 50 amostras/s
• Faixa de medição: 18 cm a 200 cm (até 4 cm em modo pitch-and-catch)
• Campo de visão (FoV): ±35° (configurável pelo cliente)
• Operação fiável em variadas condições de iluminação, incluindo luz solar direta; medições em grande parte independentes da cor/translucidez do alvo
• Principais usos: medição de distância, deteção de obstáculos, prevenção de colisões em sistemas móveis e estacionários
