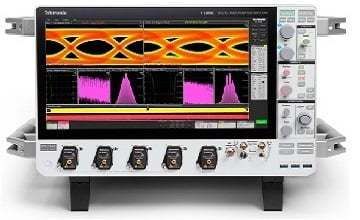

Osciloscópio digital DPO714AX

analógicoanalógico / digitalde sinais mistos

Visão geral
A série 7 DPO oferece alta fidelidade de sinal, alto ENOB, baixo ruído, baixo jitter, alto rendimento de medições e a interface TekScope®, tornando-a adequada para aplicações de alta velocidade seriais, física de altas energias e RF críticas. Faixas de 8–25 GHz; compatível com sondas TekConnect™.

Destaques do produto

• Interface TekScope intuitiva para reduzir curva de aprendizagem
• Baixo ruído e alto ENOB para margens de medição aprimoradas
• ADC Tek79 de 10 bits e algoritmos DSP avançados para captura precisa
• Medições de jitter e análise de eye rápidas e precisas
• Transferências de dados até 10× mais rápidas com TekHSI e porta SFP+ 10 Gbps

Baixo ruído, alto ENOB
A precisão e sensibilidade de medição são proporcionadas pelo pré-amplificador Tek85 de baixo ruído, ADC Tek79 de 10 bits e algoritmos DSP avançados para capturar sinais de baixa amplitude com precisão.

• Exemplos de ruído: 523 µV a 8 GHz (0,10% FS) até 1,13 mV a 25 GHz (0,23% FS), 500 mV FS
• ENOB: ~7,5 bits a 8 GHz até ~6,5 bits a 25 GHz (125 GS/s, 500 mV FS, sinal 90% FS)
• QuietChannel™: CTLE ativo para compensar perda de canal e reduzir ruído do caminho de sinal
• SPC automático: ajusta ganho, offset e resposta em frequência para precisão ótima

Reduza tempos de teste com throughput 10×
A porta SFP+ 10 Gbps integrada e TekHSI™ permitem transferências muito mais rápidas de grandes conjuntos de formas de onda para um PC para aquisição e análise paralelas. TekHSI usa um framework gRPC de baixa latência com bibliotecas C# e Python e TekScope PC.

Interface de usuário e operação
Display de 15,6 polegadas 1080p com UI TekScope otimizada para toque, navegação rápida, gestos multi‑toque e resumo de medição de jitter com um botão. Suporta SO embutido ou Windows em SSD removível.

Aplicações

• Pesquisa avançada: física de altas energias, aceleradores de partículas, astrofísica, pesquisa em plasma/fusão (125 GS/s, comprimentos de registro até 2G)
• Testes de conformidade e depuração de seriais de alta velocidade: PCIe, USB, Thunderbolt, DisplayPort, HDMI, DDR, MIPI (opções disponíveis)
• Sistemas RF de banda larga: análise VSA multicanal com SignalVu‑PC para EW, SIGINT, 5G/mmWave, UWB e análise de pulsos RF

Modelos (tabela)
Modelo | Largura de banda analógica | Taxa de amostragem | Comprimento de registro | Canais analógicos | Preço listado
DPO714AX | 8 GHz – 25 GHz | 125 GS/s | Até 2G pontos | 4 | US $176,000

Atualizações e opções disponíveis

• Licenças de software e funções: 7-LNX-UP (SSD removível com SO embutido), 7-WIN-UP (Windows no SSD removível), 7-RL-1 / 7-RL-2 (estender comprimento de registro para 1G/2G), 7-SIM-UP (Signal Integrity Modeling), Opt. 7-FRQCNT (contador/temporizador)
• Atualização de largura de banda: 7-BWAX4 (upgrade para DPO714AX)
• Compatibilidade de sondas: TekConnect™ e sondas TriMode (P7708, P7713, P7716, P7720, P7625, P7633)

Documentos e recursos
Datasheet e manuais disponíveis; PDF comparativo: https://download.tek.com/document/Tektronix%20Performance%20Scope%20Comparison_85W-74190-0.pdf

Características / Especificações técnicas

• Série / Nome do produto: 7 Series DPO Digital Phosphor Oscilloscope
• Fabricante (marca): Tektronix
• Modelo / SKU: DPO714AX
• Largura de banda analógica: 8–25 GHz (dependente de modelo/opções)
• Taxa máxima de amostragem: 125 GS/s
• Comprimento de registro: Até 2G pontos
• Canais analógicos: 4
• Resolução vertical: 10 bits (ADC)
• ENOB: ~7,5 bits a 8 GHz a ~6,5 bits a 25 GHz (condições especificadas)
• Ruído: 523 µV a 8 GHz – 1,13 mV a 25 GHz (500 mV FS)
• Tecnologias: Tek85 preamp, Tek79 10-bit ADC, QuietChannel™, SPC automático
• Interface de alta velocidade: SFP+ 10 Gbps e TekHSI™ (baseado em gRPC)
• Display: 15,6" 1080p touchscreen
• Armazenamento: SSD removível (SO embutido ou Windows opcional)
• Interface de sondas: TekConnect™; suporta sondas TriMode
