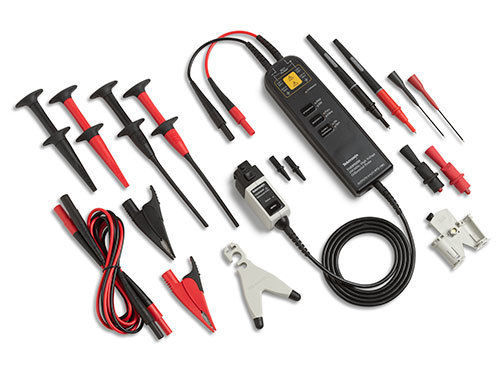

Sonda ativa THDP0400

de tensãode alta tensãode potencial flutuante

Visão geral
Uma sonda diferencial de alta tensão mede a diferença de tensão entre dois pontos quando nenhum deles está aterrado. As sondas diferenciais de alta tensão Tektronix suportam medições flutuantes, isoladas e não referenciadas à terra, com rejeição de modo comum e máximos por modelo de até ±6000 V.

Soluções Tektronix para sondas diferenciais de alta tensão oferecem

• Largura de banda e carga da sonda otimizadas para entradas de osciloscópio
• Certificações de segurança de terceiros (UL, CSA, ETL) para modelos aplicáveis
• Gama de modelos de alta e média tensão para atender requisitos de faixa dinâmica e resolução
• Extenso ecossistema de acessórios para compatibilidade com adaptadores e fontes de alimentação

Modelos (lista da série)
P5200A | 50X / 500X | 50 MHz | 10 MΩ || 2 pF | 500X: ±1300 V; 50X: ±130 V | 1.870,00 €
P5202A | 20X / 200X | 100 MHz | 5 MΩ || 2 pF | 200X: ±640 V; 20X: ±64 V | 2.860,00 €
P5205A | 50X / 500X | 100 MHz | 10 MΩ || 2 pF | 500X: ±1300 V; 50X: ±130 V | 2.860,00 €
THDP0200 | 50X / 500X | 200 MHz | 10 MΩ || 2 pF | 500X: ±1500 V; 50X: ±150 V | 3.380,00 €
TMDP0200 | 25X / 250X | 200 MHz | 5 MΩ || 2 pF | 250X: ±750 V; 25X: ±75 V | 3.460,00 €
THDP0100 | 100X / 1000X | 100 MHz | 40 MΩ || 2.5 pF | 1000X: ±6000 V; 100X: ±600 V | 5.730,00 €
P5210A | 100X / 1000X | 50 MHz | 40 MΩ || 2.5 pF | 1000X: ±5600 V; 100X: ±560 V | 5.770,00 €
TDP0500 | 5X / 50X | 500 MHz | 1 MΩ || ≤ 1 pF | 50X: ±42 V; 5X: ±4.2 V | 6.580,00 €
TDP1000 | 5X / 50X | 1 GHz | 1 MΩ || ≤ 1 pF | 50X: ±42 V; 5X: ±4.2 V | 7.440,00 €
THDP0400 | 50X / 500X | 400 MHz | 10 MΩ || 2.5 pF | 500X: ±2000 V; 50X: ±200 V | 8.350,00 €
P6251 | 5X / 50X | 1 GHz | 1 MΩ || ≤ 1 pF | 50X: ±42 V; 5X: ±4.2 V | 10.000,00 €

Notas sobre compatibilidade e acessórios (extraído)

• Certos modelos exigem adaptadores ou fontes de alimentação externas para famílias específicas de osciloscópios; os requisitos de adaptador e da fonte externa TekVPI® variam conforme o modelo do osciloscópio.
• Modelos de alta frequência podem variar impedância de entrada e capacitância de entrada para otimizar a fidelidade do sinal para entradas específicas de osciloscópio.

Especificações técnicas / Características principais

• Uso pretendido: medições diferenciais onde nenhum ponto de teste está aterrado; medições flutuantes ou isoladas.
• Capacidade máxima de sinal: até ±6000 V (depende do modelo; ver lista de modelos).
• Faixa de largura de banda: de 50 MHz a 1 GHz conforme o modelo.
• Opções de atenuação: exemplos 5X/50X, 20X/200X, 25X/250X, 50X/500X, 100X/1000X.
• Impedância de entrada: 1 MΩ (≤ 1 pF) para modelos de maior largura de banda; 5 MΩ ou 10 MΩ (≈ 2 pF) para muitos modelos; até 40 MΩ (≈ 2,5 pF) para modelos de muito alta tensão.
• Segurança: certificações de terceiros disponíveis para modelos aplicáveis.
• Acessórios: ampla gama de acessórios para interface com osciloscópio, adaptadores e opções de alimentação.
