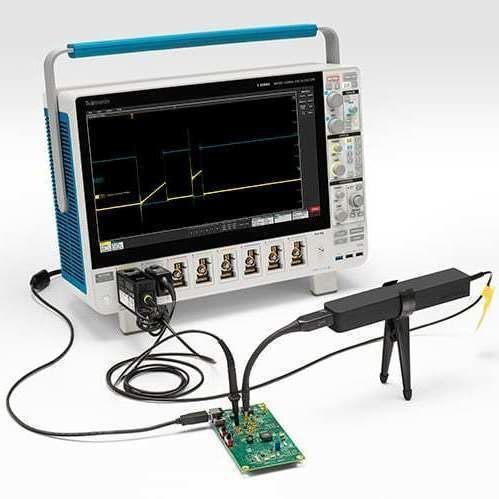

Sonda de corrente TICP Series

para osciloscópiode banda larga

Visão geral
Realize medições dinâmicas de corrente baseadas em shunt com precisão usando as sondas de corrente isoladas da série TICP. Opções de alta largura de banda, faixas diferenciais flexíveis, isolamento galvânico e RF completo e ruído muito baixo permitem medições precisas em shunts flutuantes e resistores de visualização de corrente (CVR) em eletrônica de potência.

Principais benefícios

• Meça de DC até centenas de MHz quando combinado com shunts ou CVRs de alto desempenho.
• Isolamento RF entre a ponta da sonda e o osciloscópio elimina loops de terra e reduz o ruído em modo comum.
• Baixa atenuação e impedância de entrada de 50 Ω para contribuição mínima de ruído.
• Integração TekVPI™ com osciloscópios Tektronix Series 4, 5 e 6 para detecção de sonda, alimentação e ajustes via osciloscópio.

Aplicações
Otimizado para medições de shunt high-side e flutuantes em eletrônica de potência, incluindo conversores SiC e GaN, análise de comutação FET high-side, perfilamento de corrente em dispositivos IoT/móveis de baixa potência e medições double-pulse.

Recursos (resumo)

• Opções de largura de banda: 250 MHz (TICP025), 500 MHz (TICP050), 1 GHz (TICP100).
• Tensão de modo comum: até 1,8 kV (grau de poluição 1); classificação de segurança 1000 V CAT II.
• Contribuição de ruído: <4,7 nV/√Hz (<150 µV RMS a 1 GHz).
• Alto CMRR: até 140 dB em CC; ~90 dB a 1 MHz (ponta 1x).
• Conectores de ponta MMCX blindados e de alta largura de banda; adaptadores para SMA/BNC e pinos quadrados de 25 mil; adaptadores bipod/tripod incluídos.

Modelos (tabela da série)
Model | Largura de banda | Tensão diferencial (pontas) | Tensão de modo comum | Rejeição em modo comum | Preço
TICP025 | 250 MHz | ±0.5 V (1x), ±5 V (10x), ±50 V (100x) | 1.8 kV (grau de poluição 1); 1000 V CAT II | 140 dB em CC; 90 dB a 1 MHz (ponta 1x) | 10.200,00 €
TICP050 | 500 MHz | ±0.5 V (1x), ±5 V (10x), ±50 V (100x) | 1.8 kV (grau de poluição 1); 1000 V CAT II | 140 dB em CC; 90 dB a 1 MHz (ponta 1x) | 12.300,00 €
TICP100 | 1 GHz | ±0.5 V (1x), ±5 V (10x), ±50 V (100x) | 1.8 kV (grau de poluição 1); 1000 V CAT II | 140 dB em CC; 90 dB a 1 MHz (ponta 1x) | 14.500,00 €

Compatibilidade / Instrumentos suportados
Compatível com osciloscópios Tektronix MSO Series 4, 5 e 6 (incluindo variantes B e Low Profile) via interface TekVPI™ para alimentação e detecção automática.

Recursos
Datasheet e manual do usuário disponíveis para a série TICP (ver recursos de produto Tektronix).

Características / especificações técnicas

• Nome da série: TICP (IsoVu™ Isolated Current Probes)
• Largura de banda: 250 MHz, 500 MHz, 1 GHz
• Tensão de modo comum: até 1.8 kV (grau de poluição 1)
• Classificação de segurança: 1000 V CAT II
• Contribuição de ruído: <4,7 nV/√Hz (<150 µV RMS a 1 GHz)
• Rejeição em modo comum: até 140 dB em CC; ~90 dB a 1 MHz (ponta 1x)
• Faixas de tensão diferencial (pontas): ±0.5 V (1x), ±5 V (10x), ±50 V (100x)
• Impedância de entrada: 50 Ω
• Conector de ponta: MMCX blindado; adaptadores SMA/BNC e pino quadrado disponíveis
• Acessórios incluídos: adaptadores bipod/tripod; cabos e adaptadores diversos (TICPMM100, etc.)
