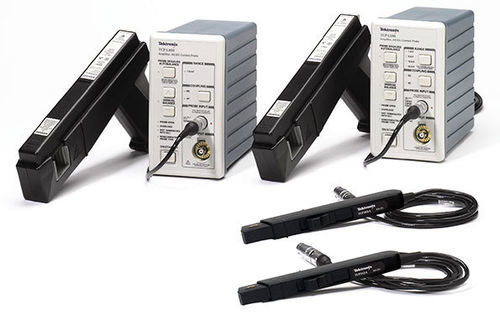

Sonda de corrente A622

automáticade medição

Visão geral
As soluções de sondas de corrente Tektronix oferecem um portfólio amplo de sondas AC/DC e apenas AC para análise de potência e carga. As faixas de medição variam desde sensibilidade em µA até modelos de vários kA, com desempenho de largura de banda e tempo de subida dependente do modelo. Quando usadas com osciloscópios Tektronix, muitas sondas suportam leitura e escala automáticas para simplificar a conversão volts→ampères.

Destaques

• Seleção abrangente de sondas AC/DC e apenas AC
• Capacidade de medição desde sensibilidade µA até 3.000 A (dependendo do modelo)
• Opções de largura de banda até 2 GHz para aplicações de alta frequência
• Alta sensibilidade de garra até ~1 mA em modelos selecionados
• Produtos selecionados com certificações de segurança de terceiros (UL, CSA, ETL)
• Modelos com classificação de tensão para fio nu e garras de alta corrente disponíveis
• Leitura e escalonamento automáticos com osciloscópios Tektronix quando suportado

Modelos disponíveis e especificações principais
Modelo | Corrente máxima | Corrente mínima | Largura de banda | Tempo de subida | Preço indicativo
A622 | DC: 100 A; RMS máx.: 71 A; Pico: 100 A | 50 mA | 100 kHz | - | ¥ 197,000
A621 | RMS: 1000 A; Pico: 2000 A | 10 mA | 50 kHz | - | ¥ 197,000
CT2 | Pico: 36 A; RMS máx.: 2,5 A contínuo | 1 mA | 200 MHz | < 500 ps | ¥ 208,000
CT1 | Pico: 12 A; RMS máx.: 450 mA contínuo | 200 μA | 1 GHz | < 350 ps | ¥ 209,000
CT6 | Pico: 6 A; RMS máx.: 120 mA contínuo | 200 μA | 2 GHz | < 200 ps | ¥ 220,000
TRCP0300 | 300 A máx. | 250 mA mín. | 30 MHz | - | ¥ 450,000
TCP305A | DC: 50 A; RMS máx.: 35,4 A; Pico: 50 A | 5 mA | 50 MHz | < 7 ns | ¥ 459,000
TRCP3000 | 3000 A máx. | 500 mA mín. | 16 MHz | - | ¥ 476,000
P6021A | RMS máx.: 10,6 A; Pico: 250 A | 10 mA | 60 MHz | < 5,8 ns | ¥ 490,000
P6022 | RMS máx.: 4 A; Pico: 100 A | 1 mA | 120 MHz | < 2,9 ns | ¥ 560,000
TCPA300 / TCPA400 (amplificadores) | Dependente da sonda | - | até 100 MHz (dependendo do amplificador) | - | ¥ 669,000–¥ 677,000

Notas sobre uso e compatibilidade
Muitas sondas exigem amplificadores, adaptadores ou terminação específicos (por exemplo amplificadores TCPA, adaptadores TCA/TCA‑BNC, terminação 50 Ω peça nº 011‑0049‑0X, cabos TekProbe) para interface com certas famílias de osciloscópios. Compatibilidade e acessórios necessários são dependentes do modelo e estão indicados nas folhas de dados técnicas.

Especificações técnicas

• Marca: Tektronix
• Família de produto: Current Probe
• Faixa de medição: desde sensibilidade µA até modelos multi‑kA (ex. até 3.000 A no TRCP3000)
• Largura de banda: dependente do modelo, até 2 GHz em modelos CT selecionados
• Sensibilidade: até ~200 μA–1 mA em sondas selecionadas
• Tempo de subida: de sub‑100 ps a vários ns, dependendo do modelo
• Segurança: modelos selecionados com certificações UL / CSA / ETL conforme indicado
• Leitura/escalonamento automático suportado com osciloscópios Tektronix compatíveis
