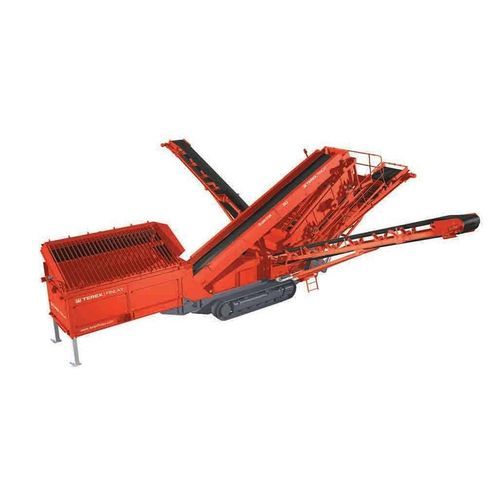

Peneira para peneiramento a seco Finlay® 683

para construção civilpara reciclagemmóvel

Aperçu
A Finlay® 683 é uma planta portátil de peneiramento inclinada de duplo deck projetada para operadores e contratantes de pequeno e médio porte. Integra alimentação, peneiramento e empilhamento para aplicações como areia e cascalho, agregados e reciclagem.

Principais características

• Tremonha de 8 m³ com grelha basculante de 4,25 m e placas de asa.
• Grelha de rejeição basculante hidráulica com controlo remoto e barras grouser (4,25 m × espaçamento 100 mm).
• Deck superior 3,66 m × 1,52 m e deck inferior 3,00 m × 1,52 m; tensão hidráulica da malha do deck inferior.
• Passadiço (catwalk) em torno do crivo com corrimão, rodapé e escada de acesso.
• Saída de rejeitos do cofre do crivo e saias no transportador principal.
• Transportadores oversize e mid-grade dobráveis hidraulicamente.
• Esteiras de 400 mm; comando das esteiras por unidade portátil com cabo de 5 m.
• Pontos de lubrificação em baixo nível e paragens de emergência múltiplas; protecções conforme M & Q.

Transportador principal

• Largura da correia: 1,0 m (40”).
• Tipo de correia: correia lisa em 3 camadas.
• Saia de aço ao longo de todo o comprimento do transportador.

Caixa de peneira

• Deck superior: 3,66 m × 1,53 m (12' × 5').
• Deck inferior: 3,00 m × 1,53 m (10' × 5').
• Ângulo da tela: ajuste hidráulico 18°–39°.
• Passadiços de acesso em ambos os lados e na extremidade superior; área de triagem total: 10,1 m² (110 ft²).

Transportador de finos

• Largura da correia: 1,2 m (48”).
• Ângulo de trabalho: variável até 25° (máx.).
• Altura padrão de descarga: 3,86 m (12'8”).
• Capacidade de pilha: 106 m³ (139 yd³).

Tremonha / Alimentador

• Capacidade da tremonha: 8 m³ (10,5 yd³).
• Altura de alimentação: 3,45 m (11'4”).
• Largura de alimentação: 4,77 m (15'8”) com placas de asas de grelha.
• Largura da correia alimentadora: 1,05 m (42”).

Transportadores oversize e médios

• Largura da correia: 650 mm (26”).
• Ângulo de trabalho: 24°.
• Transportadores dobráveis hidraulicamente para transporte e instalação.
• Altura de descarga: 4,72 m (14').
• Capacidade de pilha: 194 m³ (254 yd³).

Esteiras (mobilidade)

• Largura do sapato: 400 mm (16”).
• Velocidade de deslocamento: 0,9 km/h.
• Gradabilidade: 27°.
• Ângulo de rastreio: 8°.

Telemática
O sistema T-Link é fornecido como padrão, oferecendo acesso remoto à localização e ao estado da máquina e permitindo monitorização remota para otimizar utilização e manutenção.

Características técnicas

• Potência líquida do motor: Tier 3 - Cat 113 hp | Tier 4F / Stage IV - 110 hp (≈ 83 kW / 82 kW).
• Peneiras: deck superior 3,66 m × 1,52 m; deck inferior 3,00 m × 1,52 m.
• Peso (aprox.): 24.250 kg (53.462 lbs).
• Dimensões de transporte (aprox.): H 3,25 m × W 3,00 m × L 15,00 m.
• Dimensões de trabalho (aprox.): H 5,30 m × W 17,25 m × L 16,50 m.
• Área total de triagem: 10,1 m².
• Tremonha: 8 m³; transportadores: principal 1,0 m / finos 1,2 m / oversize 650 mm.
