Peneira móvel 684

para produtos a granelinclinadacompacta

Definição

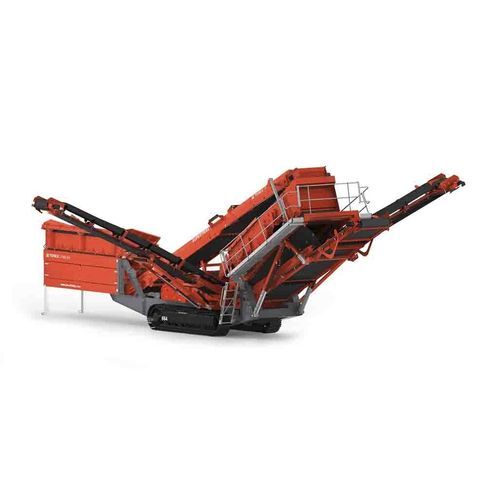

O Finlay® 684 2-DECK é uma peneira inclinada compacta e facilmente transportável, concebida para a triagem de agregados. Possui dois decks inclinados grandes (2 x 4,3 m x 1,7 m) que fornecem uma área total de triagem de aproximadamente 14,6 m². O deck superior tem tensionamento rápido por cunha e o deck inferior possui tensionamento hidráulico para reduzir o tempo de troca das malhas.

Características principais

• Dois decks inclinados 4,3 m x 1,7 m cada para peneiramento de alta capacidade.
• Tensionamento rápido por cunha no deck superior, orifícios de acesso e tensionamento hidráulico no deck inferior para minimizar tempos de paragem.
• Três transportadores de descarga ajustáveis com dobragem hidráulica para transporte.

Transportadores e componentes

• Transportador principal: largura de correia aprox. 1,0 m (40") com saia de aço em todo o comprimento e placas anti-rollback.
• Transportador de finos: largura aprox. 1,2 m (48"); ângulo de trabalho variável até 25°; altura de descarga padrão ~4,15 m; capacidade de pilha ~106,3 m³ @ 25°.
• Transportadores oversize / mid-grade: largura típica 650 mm (26"); correia Chevron 2 ply EP250; dobragem hidráulica; alturas de descarga e capacidades conforme configuração.

Tremonha / alimentador

• Capacidade da tremonha: ~8 m³ (10,5 yd³).
• Altura de alimentação: ~3,45 m (11'4").
• Largura de alimentação: ~4,77 m (com placas wing plate).

Caixa de peneira

• Dois decks: 4,3 m x 1,7 m cada — área total de triagem ~14,6 m² (156 ft²).
• Ângulo da tela: ajustável aproximadamente 18°–37° (ajuste hidráulico disponível).
• Placas de impacto na zona de alimentação em material resistente à abrasão.
• Passadiços galvanizados em ambos os lados e na extremidade superior para inspeção e manutenção.

Telemática
O hardware e o software T-Link são fornecidos de série, incluindo um período de assinatura de dados de fábrica (ex.: 7 anos) conforme a especificação.

Manutenção e transporte

• Tensionamento rápido por cunha no deck superior e tensionamento hidráulico no deck inferior para minimizar o tempo de troca de malhas.
• Transportadores dobráveis hidraulicamente e pontos de elevação/transportes previstos para transporte rodoviário.

Especificações técnicas

• Modelo: 684 2-DECK.
• Decks de peneira: 2 x 4,3 m x 1,7 m.
• Área total de triagem: ~14,6 m² (156 ft²).
• Capacidade da tremonha: ~8 m³ (10,5 yd³).
• Largura do transportador principal: ~1,0 m (40"); transportador de finos: ~1,2 m (48"); oversize/mid-grade: ~650 mm (26").
• Ângulo de peneiramento: ~18°–37° (ajuste hidráulico possível).
• Peso de transporte indicativo: 28.750 kg / 63.380 lbs; dimensões de transporte e de trabalho conforme ficha técnica.
• Equipamento padrão/opcional: T-Link, opções de supressão de pó, diferentes malhas de peneira e configurações de transportadores.
