Peneira para aplicações hidráulicas 674

móvelpara produtos a granelinclinada

Visão geral

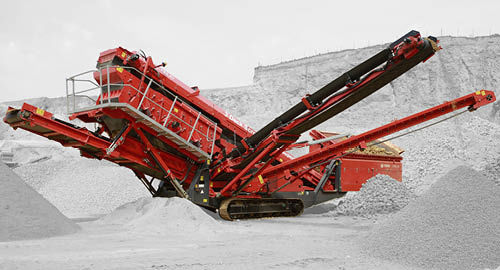

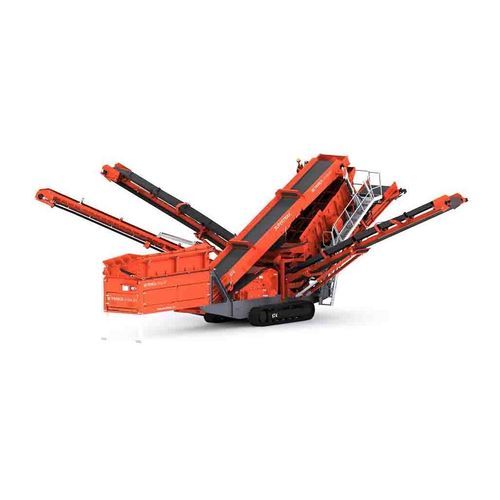

O Finlay® 674 é uma peneira inclinada compacta, montada sobre esteiras, concebida para instalação e desmontagem rápidas. A caixa de triagem de três decks oferece uma área total de peneiragem de 15,7 m² (170 ft²), permitindo separação eficiente mesmo em frações pequenas, mantendo elevada capacidade. A caixa inclui tensionamento rápido por cunhas, orifícios de acesso e um sistema hidráulico de tensionamento do deck inferior para reduzir o tempo de troca das malhas. Todos os quatro transportadores de descarga são ajustáveis e dobram hidraulicamente para transporte. O quarto transportador 'oversize plus' oferece inclinação variável e rotação lateral para descarga precisa para recirculação ou estocagem.

Principais características

• Peneira de três decks com passadiços galvanizados fixos em redor da máquina para acesso e manutenção seguros.
• Tensionamento rápido por cunha e tensionamento hidráulico do deck inferior para reduzir os tempos de paragem para troca de malhas.
• Quarto transportador oversize-plus com inclinação variável e rotação lateral para encaminhamento preciso de materiais para britadores ou pilhas.
• Os quatro transportadores de descarga são ajustáveis e dobram hidraulicamente para transporte.
• Tremonha e alimentador de correia atualizados para melhorar o fluxo de material para o transportador principal.
• Ângulo da caixa de peneiragem ajustável hidraulicamente entre 18° e 37° para maior versatilidade de aplicação.

Transportadores e manuseio

• Transportador principal: largura da correia 1000 mm (40"); ângulo de trabalho 21°–28"); rodapés de aço ao longo de todo o comprimento.
• Transportador de finos: largura 1,2 m (48"); ângulo de trabalho 14°–33"); altura de descarga padrão 3,74 m (12'3"); capacidade de pilha aprox. 73 m³ (95 yd³).
• Transportador lateral/oversize: largura 650 mm; velocidade variável 0–121 m/min; altura de descarga 4,76 m (15'7"); capacidade de pilha aprox. 147 m³ (192 yd³).
• Oversize-plus (opcional): correia 500 mm (20"); ângulo de trabalho 20°–23° (modos de rotação/inclinação até 40°–60° conforme configuração); capacidade de pilha até 123 m³ (162 yd³).

Especificações técnicas

• Área total de peneiragem: 15,7 m² (170 ft²).
• Decks: 3.
• Capacidade da tremonha: 8,0 m³ (10,5 yd³); altura de alimentação: 3,45 m (11'4"); largura do alimentador: 1,05 m (3'5").
• Dimensões do ecrã: 12' x 5' (3,65 m x 1,5 m).
• Potência do motor: Tier 3 - Cat 102 hp (≈77 kW) | Tier 4F / Stage IV - 110 hp (≈98,1 kW).
• Peso operacional: 28.500 kg (62.832 lbs).
• Dimensões de transporte (A x L x C): 3,44 m x 2,98 m x 16,42 m (11'3" x 9'9" x 53'10").
• Dimensões em operação (A x L x C): 5,82 m x 17,4 m x 16,81 m (17'32" x 57'1" x 55'2").
• O telemático T-Link é fornecido de série com hardware e software instalados e uma subscrição de dados gratuita de sete anos.
