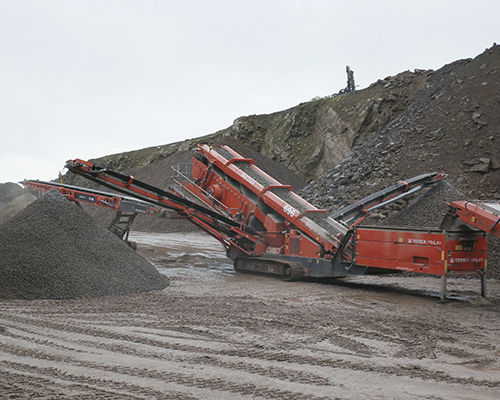

Peneira vibratória 696

de carvãoinclinadacompacta

Visão geral
A peneira inclinada 696 2-Deck foi concebida para aplicações em pedreiras, mineração e agregados. Possui dois decks full-size de 6,1 m x 1,7 m, oferecendo grande área de peneiramento. A tremonha de 8 m³ com alimentador de correia de velocidade variável garante alimentação consistente e pode aceitar grade de basculamento remota ou grade vibratória de duplo deck. As passarelas do corpo de peneira e os transportadores de produto rebatíveis por hidráulica permitem rápida instalação no local (normalmente < 30 minutos) e dimensões de transporte compactas para facilitar a movimentação entre sites.

Principais características

• Dois decks full-size (6,1 m x 1,7 m) para maior área de peneiramento.
• Ângulo da caixa de peneira ajustável hidraulicamente: 18°–32°.
• Passarelas e transportadores integrados rebatíveis hidraulicamente para rápido desdobramento e transporte.
• Alimentador de correia de velocidade variável (0–16 mpm) para fluxo de material consistente.
• Telemática T-Link instalada de série com assinatura de dados gratuita por sete anos.

Benefícios para o operador
Tempo de preparação reduzido devido aos sistemas hidráulicos de rebatimento; envelope de transporte compacto para facilitar deslocamentos; powerpack híbrido opcional permite operação elétrica a partir de fonte externa ou motor embarcado.

Tremonha / Alimentador

• Capacidade da tremonha: 8 m³ (10,5 yd³).
• Altura de alimentação: 2,5 m (aprox. 8').
• Largura de alimentação (com abas de grelha): 4,2 m (aprox. 13'9").
• Largura da correia do alimentador: 1,2 m (48").
• Velocidade do alimentador: variável 0–16 mpm (0–53 ft/min).

Caixa de peneiras

• Dois decks full-size: 6,1 m x 1,7 m (20' x 5'7").
• Área total de peneiramento: 20,74 m² (223 ft²).
• Ângulo ajustável hidraulicamente: 18°–32°.
• Passarelas rebatíveis hidraulicamente para implantação segura e rápida.

Transportadores (selecionados)

• Transportador oversize: largura da correia 800 mm (32"), velocidade variável 0–90 mpm, altura de descarga ~5,1 m, capacidade de empilhamento ~228 m³.
• Transportador principal: largura 1,2 m (48"), velocidade ~92 mpm, saia de aço ao longo de todo o comprimento.
• Transportador intermédio: largura 800 mm (32"), ângulo de trabalho ~22°, velocidade variável 0–90 mpm, altura de descarga até ~5,1 m.
• Transportador de finos: largura 1,2 m (48"), velocidade até 125 mpm, altura de descarga padrão 5,5 m, capacidade de empilhamento ~285 m³.

Undercarriage / Chassis

• Largura do sapato: 500 mm (20").
• Capacidade de subida em declive: até 32,6°.
• Ângulo de rake: 9°.

Telemática T-Link
O hardware e o software T-Link são fornecidos de série para permitir monitorização remota, localização e relatórios de desempenho. Está incluída uma assinatura de dados gratuita por sete anos para suportar a disponibilidade da máquina e diagnóstico remoto.

Acessórios / opções

• Powerpack híbrido opcional (motores elétricos embarcados) para operação elétrica a partir de fonte externa ou motor embarcado.
• Opções de tremonha: grelha de basculamento remota ou grelha vibratória de duplo deck.

Especificações técnicas

• Modelo: 696 2-Deck.
• Dimensões dos decks: 6,1 m x 1,7 m por deck; área total 20,74 m².
• Capacidade da tremonha: 8 m³ (10,5 yd³).
• Peso indicativo: 33.800 kg (74.550 lbs).
• Dimensões de transporte (indicativas): H 3,65 m · W 3,0 m · L 19,7 m.
• Dimensões de trabalho (indicativas): H 5,8 m · W 18,1 m · L 21,01 m.
• Larguras das correias: principal 1,2 m (48"), oversize/intermédio 800 mm (32"), finos 1,2 m (48").
• Intervalo de ângulo da peneira: hidráulico 18°–32°.
• Telemática: T-Link instalado com assinatura de dados gratuita por sete anos.
