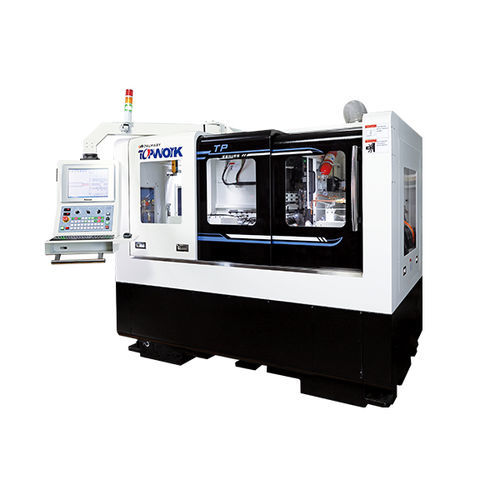

Retífica de mó dupla TP-4

cilíndricacenterlesspara ferramentas de corte

A TP-4 é uma retificadora cilíndrica CNC de alta precisão e tecnologia inteligente com dois rebolos operando simultaneamente para retificar materiais cilíndricos de ferramentas de corte e punções. Este modelo é utilizado após a retificação sem centros e antes de efetuar o trabalho de pré-processo na máquina de retificação de ferramentas de 5 eixos. Tem sido aplicado em várias indústrias, principalmente na indústria de ferramentas de alta precisão, na indústria de moldes e na indústria de peças electrónicas e médicas. O TP-4 pode satisfazer todas as suas necessidades de aplicação para retificação de carboneto e fresas de topo, brocas e peças em bruto. A máquina segue a norma ISO 230-2 e garantimos que a precisão de posicionamento repetido (R) é tão baixa quanto 2 µm e a precisão de posicionamento (A) é de 4 µm. As peças em bruto das ferramentas de corte abrangem uma gama de diâmetros de 0,1 a 20 mm. O comprimento máximo de retificação é de 330 mm e a relação comprimento/diâmetro é de até 350x D. Caraterísticas Estrutura da máquina A base da máquina é concebida como uma estrutura tipo caixa, equipada com fusos de rebolo duplo (eixos X e U); os eixos Z e W adoptam uma estrutura de eixos paralelos de alta precisão, que mostra a capacidade de retificação com passagem de desbaste numérica, bem como de desbaste e acabamento numa única passagem. Análise CAE Os parâmetros de simulação fiáveis da estrutura mecânica do TP-4 são obtidos através da análise de elementos finitos na simulação do valor modal mecânico. A excelente função de resposta em frequência é adquirida através de testes no analisador de espetro e no acelerómetro, da aplicação de torneiras em componentes mecânicos importantes e da simulação de modais globais. Esta função é posteriormente importada para o software de análise modal,
