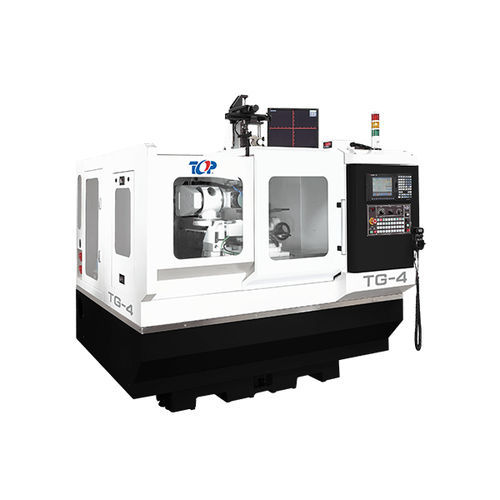

Retífica de ferramentas CNC T series

fresa de corteautomáticade precisão

TM/TG-S Máquina de afiar cortadores de forma Equipada com um sistema de câmara para um alinhamento preciso dos dentes, especialmente eficaz para ferramentas de pequenos módulos. Adequada para afiar: fresas de desbaste, fresas helicoidais, fresas de engrenagens rectas, fresas de engrenagens em espiral Máquina de afiar fresas TM/TG-H Concebida com três eixos lineares e um eixo rotativo, é ideal para a afiação de fresas de canal reto. HMI integrada com interface gráfica para facilitar a configuração de ângulos e parâmetros Percurso de retificação NC gerado automaticamente para um funcionamento eficiente Proporciona uma exatidão de nível AA, garantindo uma afiação de precisão Especificações Eixo Z - 200 mm Eixo C - ∞ Eixo A - -15˚ ~ 45˚ Eixo B - -5º ~ 5º Deslocação rápida X - 6 m/min Deslocação rápida Y - 6 m/min Deslocação rápida Z - 6 m/min Marcha rápida C - 50 rpm Avanço rápido A - Manual Deslocação rápida B - Manual Resolução linear - 0,001 mm Resolução radial - 0,001 Motor dos eixos Eixo X - 1 kw Eixo Y - 1 kw Eixo Z - 1 kw Eixo C - 0,4 kw Eixo A - N/A Eixo B - N/D Data da ferramenta Diâmetro mínimo - 15 mm Diâmetro máximo de torneamento - 140 mm Comprimento máx. da peça de trabalho - 180 mm Eixo de retificação Diâmetro máx. da mó - 150 mm Dispositivo de fixação Cónico - MT2 / MT3 / MT4 Sistema de arrefecimento Motor de arrefecimento - 1/8 HP Controlo Modelo - MITSUBISHI Máquina C x L x A - 2080 x 1870 x 2230 mm Acessórios de série Proteção total contra salpicos Lâmpada de halogéneo Sistema de lubrificação automática Flange da mó Parafuso de nivelamento / bloco Caixa de ferramentas / ferramenta de ajuste Ajuste do ângulo Dressador de rodas Filtro de papel Sistema de refrigeração Sistema de câmara C.C.D Correia sobresselente Acessórios opcionais Coletor de névoa de óleo
