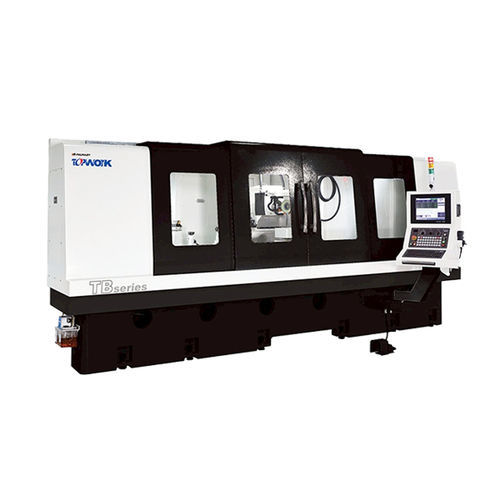

Retífica de ferramentas para pino TB series

de colunahorizontalCNC

A série TB oferece soluções avançadas de retificação de 4, 5 e 6 eixos com controlo servo total, assegurando uma precisão e adaptabilidade superiores. Concebida para trabalhar com brochas até 2000 mm de comprimento e diâmetros de 20 mm a 125 mm, suporta uma vasta gama de aplicações. Desde brochas planas e redondas a brochas helicoidais complexas, as tarefas de afiação são executadas com uma precisão excecional. Especificações Eixo Z - 200 mm / 188 mm Eixo A - 360˚ Eixo B - 0˚ ~ - 90 ˚ Eixo C - ±30° Distância entre o centro e a mesa - 190 mm Distância entre centros - 1500 mm / 2000 mm Cabeçote móvel Cone - MT5 Dados da ferramenta Diâmetro mínimo - Ø 20 mm Diâmetro máximo - Ø150 mm Peso máximo da peça de trabalho - 150 kg Eixo de retificação Diâmetro da mó - Ø50~ Ø150 Controlador Tipo - MITSUBISHI / FANUC Tipo - MITSUBISHI / FANUC Máquina C x L x A - 5000 (6000) x 2043 x 1950 mm
