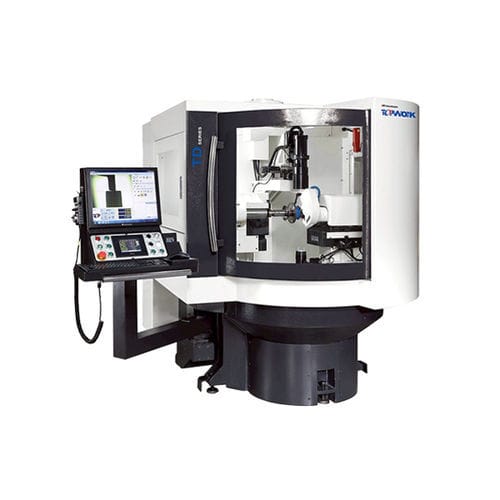

Máquina dressadora de rebolos com diamante TD series

CNC

A série TD está equipada com um sistema de câmara para monitorização em tempo real do processo de preparação, dando aos utilizadores um feedback visual claro sobre o estado da preparação. Suporta vários fusos especificados pelo cliente com adaptadores opcionais. Capaz de efetuar afinações planas, de raio, de extremidade e até de raios múltiplos. Proporciona um rebolo preciso para um desempenho ótimo noutras máquinas de afiar. Especificações Tipo de fuso - BT-40 Diâmetro máximo - Ø 250 mm Diâmetro mínimo - Ø 50 mm Acionamento transversal - Manual - Servo Acionamento longitudinal - Manual - Servo Curso transversal - 280 mm Curso longitudinal - 140 mm Roda dentada Dimensões - Ø180 mm Acionamento longitudinal - Servo Curso longitudinal - 100 mm Acionamento de oscilação - Servo Curso de oscilação - -40~+40mm - 0~-80mm Acionamento giratório - Servo Curso de rotação - ±95º Controlador Tipo - PLC - MITSUBISHI Máquina C x L x A - 2300 x 2100x 1820 mm - 1660 x 2340 x 2050 mm Acessórios standard Meia proteção contra salpicos (manual) Lâmpada de trabalho Balanças ópticas lineares com contador de ecrã digital (Resolução: TD-3= 0,005mm, TD-5= 0,001mm ) Parafusos e blocos de nivelamento Correia de substituição para acionamento do veio Flange do disco de corte. ( Métrico: 32 mm .ou Imperial:31.75 mm ) Caixa de ferramentas / ferramenta de ajuste Sistema de pulverização de arrefecimento Sistema de câmara C.C.D. com ampliação 5x~50x Monitor Sistema de recolha de poeiras Dressador de rodas Opcional Meia proteção contra salpicos (Auto) Proteção total contra salpicos Adaptador e haste especificados pelo cliente Software
