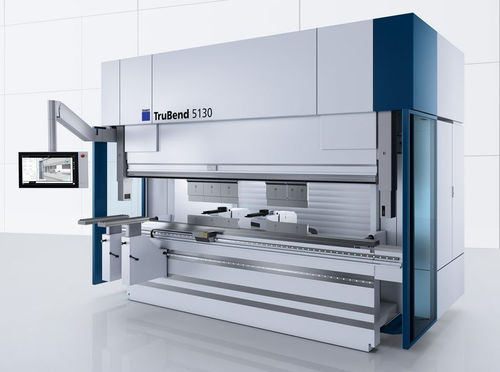

Prensa dobradeira servoelétrica TruBend 5000 series

CNCde 6 eixosde alta velocidade

Visão geral
A TruBend Série 5000 da TRUMPF é uma família modular de dobradeiras concebida para dobragem produtiva e flexível de chapas e perfis. Desde a programação e preparação até a medição de ângulo e troca automática de ferramentas, a série reduz tempos de ciclo e assegura qualidade já na primeira peça.

Destaques

• Alta produtividade com tempos de setup reduzidos
• Flexibilidade pela presença de encosto traseiro de 6 eixos
• Deslocamento da ferramenta inferior para aplicações especiais
• On‑Demand Servo Drive: operação silenciosa, rápida e eficiente
• ToolMaster: troca automática de ferramentas para minimizar tempos de setup
• Touchpoint TruBend e MobileControl: operação intuitiva tipo tablet
• Sistemas ACB para medição angular e qualidade desde a primeira peça
• TCB e Part Indicator para redução de refugos

Recursos e equipamentos

• Encosto traseiro 6 eixos – liberdade total de posicionamento de peça e elevada versatilidade.
• ToolMaster (troca automática) – automatiza a preparação de ferramentas, ideal para lotes pequenos.
• Deslocamento da ferramenta inferior – permite aplicações especiais como dobras específicas.
• On‑Demand Servo Drive – energia fornecida apenas quando necessário; silencioso e eficiente.
• Sistemas ACB – ACB Wireless e ACB Laser para medição e correção automática do ângulo.
• TCB – detecção de espessura e compensação automática da profundidade de avanço.
• Part Indicator – assistência por câmara para posicionamento correto da peça e redução de desperdício.
• Iluminação LED e suportes ergonómicos – iluminação de estação otimizada e suportes reguláveis para peças pesadas.
• Integração de software – compatível com TruTops Boost, TecZone Bend e soluções TRUMPF para conectividade.

Dados técnicos (comparação selecionada variantes Série 5000)
Força de prensagem: de 850 kN (5085) até 3200 kN (5320).
Comprimento de dobra: 2210 mm até 4420 mm conforme modelo.
Passagem livre entre colunas: 1750 mm a 3680 mm.
Altura de instalação útil: padrão 385 mm (algumas variantes 615 mm).
Raio de trabalho (garganta): 420 mm. Interface: Touchpoint TruBend; MobileControl disponível.
Dimensões e pesos variam por modelo (comprimentos 3020–5180 mm; peso ≈ 8300–23400 kg).

Aplicações

• Dobragem de alta precisão de chapas finas e grossas
• Perfis longos e peças de grandes dimensões
• Produção em lotes pequenos/médios com trocas rápidas
• Integração em células automatizadas para produção em série

Características / especificações técnicas

• Série: TruBend Série 5000
• Aplicação: dobradeiras industriais para conformação de chapa
• Comando: Touchpoint TruBend; MobileControl
• Medição de ângulo: ACB Wireless, ACB Laser, ACB Speed
• Automação: ToolMaster, integração TruBend Cell 5000
• Conceito de acionamento: On‑Demand Servo Drive
• Compensação de espessura: Thickness Controlled Bending (TCB)
• Iluminação: LED de zona
• Software: TruTops Boost, TecZone Bend, conectividade OPC UA
