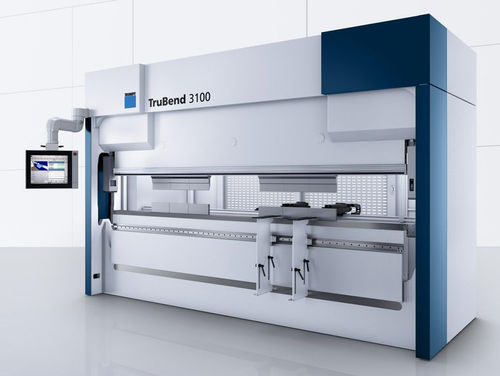

Prensa dobradeira hidráulica TruBend 3000 series

CNCde 4 eixosde 5 eixos

Resumo
A TruBend Serie 3000 é uma prensa de dobra industrial versátil concebida para dobras precisas e processos de produção estáveis. Disponível em várias variantes de força e comprimento, integra medição automática de ângulo e hidráulica eficiente para assegurar qualidade consistente das peças e produção eficaz em equipas pequenas.

Destaques

• Eficiência de custos: funções premium selecionadas com investimento competitivo.
• Precisão angular: ACB Laser garante ângulos repetíveis (±0,3°) na faixa 30°–150°.
• Produtividade: programação offline com TecZone Bend e redução de tempos de set-up e manuseio.
• Assistência ao operador: auxílios de dobra com capacidade de 150 kg para peças pesadas.
• Segurança: BendGuard com monitorização do campo de luz que mantém a produtividade.

Principais características

• Sistema ACB Laser: medição ótica sem contacto com modos múltiplos (ACB Speed, ACB Smart, Identify, Copy Pressing Depth).
• Encosto traseiro: 4 eixos padrão, expansível a 5 eixos; opção 5 eixos com deslocamento X do pino direito ±75 mm; até 3 pinos adicionais para perfis longos.
• Grande altura de instalação utilizável: até 615 mm em modelos aplicáveis para caixas altas e peças complexas.
• Hidráulica OnDemand: velocidade de trabalho 15 mm/s e avanço rápido 170 mm/s para ciclos energeticamente eficientes.
• Auxílios e suportes: até dois auxílios de dobra (150 kg cada), suportes 70/100 kg, controlo CNC e ajuste automático à matriz/geometria.
• Interface: Touchpoint TruBend; opção de monitor adicional para produção sem papel e visualização TecZone Bend.
• Conectividade: interfaces (p.ex. OPC UA) para integração com software TRUMPF (Oseon) e ferramentas de terceiros.

Aplicações
A TruBend Serie 3000 é adequada para componentes com múltiplas dobras, perfis longos (com pinos de encosto encaixáveis) e uma ampla gama de espessuras de chapa. Suporta lotes flexíveis e produção consistente na indústria de chapa metálica.

Dados técnicos (modelos selecionados)
Modelo | TruBend 3100 | TruBend 3130 | TruBend 3170
Força de prensagem | 1000 kN | 1300 kN | 1700 kN
Comprimento de dobra | 3230 mm | 3230 mm | 4250 mm
Passagem livre entre colunas | 2690 mm | 2690 mm | 3680 mm
Altura útil | 385 mm | 615 mm | 615 mm
Interface do utilizador | Touchpoint TruBend | Touchpoint TruBend | Touchpoint TruBend
Velocidade máx. eixo Y (descida rápida) | 170 mm/s | 170 mm/s | 170 mm/s
Velocidade máx. eixo Y (operação) | 15 mm/s | 15 mm/s | 15 mm/s
Dimensões (C×L×A) | 4220×2003×2375 mm | 4220×2003×2835 mm | 5210×2030×3000 mm
Peso | 9200 kg | 10800 kg | 15200 kg

Especificações técnicas

• Série: TruBend Serie 3000 (nova geração).
• ACB Laser: medição angular ótica sem contacto; precisão ±0,3°; faixa 30°–150°.
• Encosto traseiro: 4 eixos padrão, expansível a 5 eixos; pinos adicionais para perfis longos.
• Hidráulica: sistema OnDemand com 15 mm/s (operação) e 170 mm/s (avanço rápido).
• Auxílios de dobra: até 2 por máquina, 150 kg cada; altura CNC e ajuste automático.
• Suportes: Support Bracket 70/100, ajustáveis em altura e montados em trilhos.
• Ferramentas: compatível com ferramentas TRUMPF, opções leves e revestidas (p.ex. LASERdur ZN).
• Software e conectividade: TruTops Boost, TecZone Bend; OPC UA para integração.
