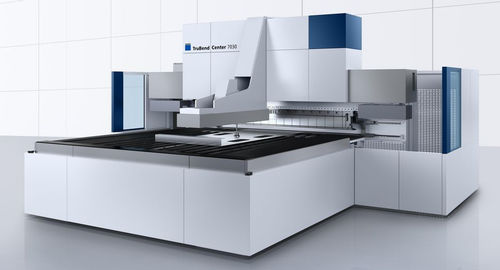

Prensa dobradeira hidráulica TruBend Center 7000 series

CNCde 2 eixosde alta velocidade

Resumo
Sistema de dobra automatizado para painéis e peças em chapas, que proporciona dobra sem marcas, tempos de ciclo reduzidos e integração em linhas de produção interligadas. Indicado para produção em série e peças únicas complexas com elevada repetibilidade.

Destaques

• Automação: manuseio automatizado de material, sistemas de garra flexíveis, trocadores de ferramentas e software para processos em rede.
• Tempos de ciclo curtos: manipulação totalmente automática das peças e mudanças rápidas da direção de dobra.
• Fácil utilização: operação intuitiva e programação offline com TecZone Bend; carregamento rápido de programas via scanner 2D/Bluetooth.
• Precisão: sensor ACB Laser para medição e correção automática do ângulo em cada dobra.
• Assistência e opções: suporte técnico, formação e amplo portfólio de ferramentas e módulos TRUMPF.

Capacidades e aplicações

• Dobra de até 3 mm de espessura (frequentemente sem limitação); com conjuntos de ferramentas especiais (UBW90) é possível dobrar aço estrutural de 4 mm em comprimentos elevados sob condições.
• Alturas de caixa elevadas: TruBend Center 7020 até 350 mm; TruBend Center 7030 até 220 mm — permite dobras profundas para componentes complexos como quadros elétricos.
• Tecnologia de acionamento em cunha para controlo preciso da trajetória e ângulos exatos, protegendo peças sensíveis.
• Manipulador de peças 2 eixos com eixo de altura para posicionamento automático de todas as dobras; trata dobras negativas, perfis estreitos, múltiplas dobras e recortes.
• Manuseio cuidado da superfície: ventosas, módulos magnéticos/pinça ou módulo de vácuo 3 faces reduzem marcas em chapas sensíveis ou revestidas.

Equipamento e software (exemplos)

• ACB Laser: medição de ângulo sem contacto e correção automática.
• Scanner 2D / Bluetooth para carregamento rápido de programas.
• Monitor adicional para programação paralela e operação paperless na máquina.
• On-Demand Drive: acionamento activo apenas durante a dobra para poupar energia e reduzir ruído.
• TecZone Bend: programação offline para criação automática de programas a partir de dados 2D/3D.
• Automação opcional: LoadStation, carga/descarga automáticas, ligação a armazém (TruStore / STOPA), soluções robóticas Starmatik.
• Opções de ferramentas: ENW serragem automática, conjunto UBW90, ZBW e amplo portefólio de ferramentas de dobra.

Media representativos
Imagens do produto, exemplos de aplicação (painéis de grande formato, aço, inox, gavetas, carcaças) e vídeo de demonstração das capacidades automatizadas.

Dados técnicos (excerto comparativo)
Parâmetro | TruBend Center 7020 | TruBend Center 7030
Comprimento máx. de dobra: 2163 mm | 3123 mm
Comprimento mín. de dobra: 200 mm | 200 mm
Altura máx. da caixa: 350 mm | 220 mm
Tamanho max. componente: 2160 mm x 1500 mm | 3120 mm x 1500 mm
Diagonal máx. do componente: 2640 mm | 3460 mm
Espessura máx. aço: 3 mm (400 MPa) | 3 mm (400 MPa)
Espessura máx. inox: 2,2 mm (700 MPa) | 2,2 mm (700 MPa)
Espessura máx. alumínio: 4 mm | 4 mm (265 MPa)
Espessura mín. material: 0,4 mm | 0,4 mm
Potência de ligação: 53,4 kVA | 80 kVA
Consumo médio: 10 kW | 15 kW
Nível de ruído: 73,4 dB | 78,8 dB
Controle: Windows Embedded Standard 10 | Windows Embedded Standard 7
Dimensões (C x L x A): 5200 x 4855 x 3326 mm | 6490 x 5327 x 3345 mm
Peso: 21.500 kg | 31.600 kg

Aplicações
Gama alargada de aplicações de dobra de painéis: gavetas em aço, componentes em inox, carcaças e revestimentos. Adequado para produção em série e peças únicas complexas.

Características / Especificações técnicas

• Série: TruBend Center Série 7000 (modelos 7020 & 7030).
• Processo: dobra por basculamento automatizada, possibilidade de dobra sem marcas.
• Controle de ângulo: ACB Laser para correção em tempo real.
• Programação: TecZone Bend para geração automática de programas a partir de dados 2D/3D.
• Automação: manipulador 2 eixos, LoadStation, ligação a armazém TruStore/STOPA, soluções Starmatik.
• Utensílios: UBW90, ENW, ZBW e portfólio abrangente de ferramentas TRUMPF.
