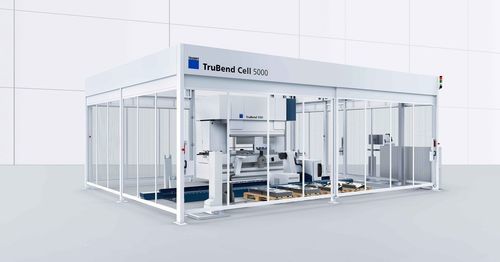

Célula robotizada de dobra TruBend Cell 5000 Lean Edition

de movimentaçãopreensora

Resumo
A TruBend Cell 5000 Lean Edition é uma célula de dobra produtiva e económica, concebida para executar dobras rápidas e precisas com trocas de configuração rápidas. Suporta automação flexível para uma ampla gama de peças através de programação intuitiva e soluções modulares de garra.

Destaques

• Programação facilitada: TecZone Bend gera sugestões de programa a partir de dados 2D/3D (incluindo código NC) em segundos, reduzindo o tempo de preparação.
• Manuseio de peças flexível: Suporta pinças mecânicas e de vácuo para peças pequenas a médias e peças até 40 kg.
• Troca automática de pinças: Substituições rápidas e automáticas de pinças reduzem intervenção manual e tempos de preparação.
• Receção fiável: Sensor de chapa assegura a deteção correta da chapa e manuseio estável sem estação de centralização dedicada.

Opções de automação e manuseio

• Multigripper medium: Ajustável, suporta fixação a vácuo; adequado para peças médias e configurável em offline para reduzir tempos de setup.
• Garra com mandíbula pivotante: Para dobragem automatizada de componentes pequenos; eixos lineares e rotativos reduzem regrips.
• Multigripper small: Ajustável para peças mais pequenas, fechos de libertação rápida e unidade de rotação 180° para reduzir tempo de ciclo ao dobrar caixas.
• Pacote para peças pequenas: Inclui estação de retirada de chapa e garra para separar e produzir componentes em paralelo com a produção principal.
• Console de troca de garra: Substitui automaticamente as garras para processar encomendas mistas sem intervenção manual.

Vídeo
Vídeo do produto disponível mostrando a TruBend Cell 5000 Lean Edition e o seu funcionamento.

Dados técnicos (resumo)
Força de prensagem: 850 kN
Comprimento de dobra: 2210 mm
Passagem livre entre colunas: 1750 mm
Altura de instalação útil: 615 mm
Raio (garganta): 420 mm
Movimento rápido de descida: 200 mm/s
Fase máxima de processamento Y: 25 mm/s

BendMaster
Tamanho máximo de componente: 2000 mm x 1000 mm
Perfis: até 2000 mm
Peso máximo de componente: 40 kg
Capacidade máxima de carga: 60 kg
Espessura mínima da chapa: 0,7 mm
Comprimento do percurso: 6 m
Empilhamento máximo de chapas: 700 mm
Altura máxima de pilha de peças acabadas: 1000 mm

Dimensões e pesos
Peso BendMaster: 595 kg
Peso da máquina base: 7800 kg
Máquina TruBend (C×L×A): 3020 mm x 1800 mm x 2835 mm
Trilho ao solo por cada elemento de 2000 mm: 310 kg

Especificações técnicas

• Força de prensagem: 850 kN
• Comprimento de dobra: 2210 mm
• Passagem livre: 1750 mm
• Altura de instalação útil: 615 mm
• Raio de trabalho: 420 mm
• Movimento rápido de descida: 200 mm/s
• Fase máxima de processamento (Y): 25 mm/s
• Tamanho máximo de componente (BendMaster): 2000 mm x 1000 mm
• Perfis (BendMaster): até 2000 mm
• Peso máximo do componente: 40 kg
• Capacidade máxima de carga (BendMaster): 60 kg
• Espessura mínima da chapa: 0,7 mm
• Comprimento do percurso: 6 m
• Empilhamento máximo de chapas: 700 mm
• Altura máxima de pilha de peças acabadas: 1000 mm
• Peso BendMaster: 595 kg
• Peso máquina base: 7800 kg
• Dimensões máquina: 3020 mm x 1800 mm x 2835 mm
• Trilho por elemento 2000 mm: 310 kg
