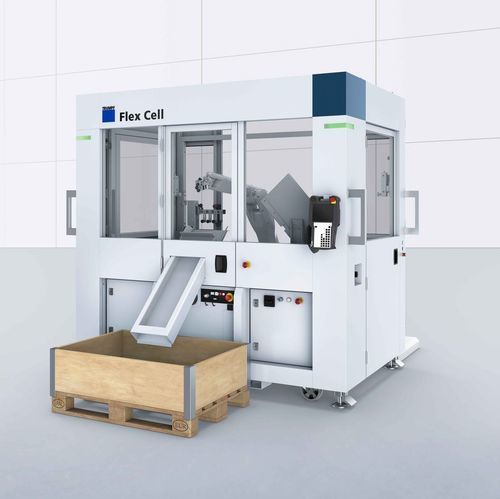

Célula robotizada de dobra Flex Cell

compacta

Resumo
Automação on demand: transforme uma prensa dobradeira manual numa célula de dobra móvel e totalmente automatizada em minutos. A Flex Cell liga‑se à TruBend 7050 e fornece uma solução compacta e reposicionável com amplo armazenamento de matéria‑prima e rápida entrada em produção.

Principais vantagens

• Extremamente rápida – a célula de dobra mais rápida da TRUMPF para componentes simples.
• Alta capacidade de carga – capacidade dupla que permite até 42 horas de funcionamento autónomo.
• Requisito mínimo de espaço – dobra automatizada em menos de 10 m².
• Ligar e produzir – manter peças complexas em produção manual e automatizar peças simples; pronta em minutos.

Solução móvel
Projetada para mobilidade: deslocável manualmente ou com empilhador e ligável rapidamente à dobradeira para utilização imediata e layout de oficina flexível.

Produção autónoma
Funções integradas como deteção de chapa dupla, mesa de centragem, estações de remanipulação e pinça combinada asseguram uma produção de dobragem fiável e em grande parte autónoma.

Programação imediata
Progamar sequências de dobra rapidamente com TecZone Bend; o programa do robô é criado pelo assistente no painel de ensino para rápida colocação em serviço e trocas.

Equipamento e componentes

• Robô industrial de 6 eixos: alto desempenho, precisão e acoplamento mecânico de libertação rápida para trocas de pinças.
• Mesa de centragem: posicionamento preciso das chapas, menor exigência de empilhamento e superfície perfurada para evitar aderência.
• Pinça combinada: vácuo + garra pivotante com unidade de vácuo deslocável para reduzir a interferência e permitir sobreposição de abas.
• Deteção de chapa dupla: medição de espessura para detetar captações duplas e aumentar a fiabilidade do processo.
• Cinta transportadora: evacuação segura de peças delicadas, destacável rapidamente e amplo espaço para o operador.
• Estações de remanipulação: duas estações integradas (fixa para peças pequenas, ajustável para peças maiores) com vácuo independente por ventosa.
• Carros de carga/descarga: permitem preparar as peças seguintes durante a produção para trocas rápidas.
• Sistema de medição de ângulo ACB: compatível com ACB Wireless e ACB Laser via método ACB "Smart".
• Pinça a vácuo: manuseio de componentes até 600 x 400 mm; eixo de basculamento adicional reduz remanipulações.

Multimédia
Vídeo de apresentação do produto disponível para demonstrar a operação e características.

Especificações técnicas

• Tamanho mínimo do componente: 70 mm x 50 mm
• Tamanho máximo do componente: 600 mm x 400 mm
• Espessura mínima da chapa: 0,7 mm
• Espessura máxima da chapa: 6 mm
• Peso máximo do componente: 5 kg
• Dimensões (A x C x L): 2200 mm x 2400 mm x 2000 mm
