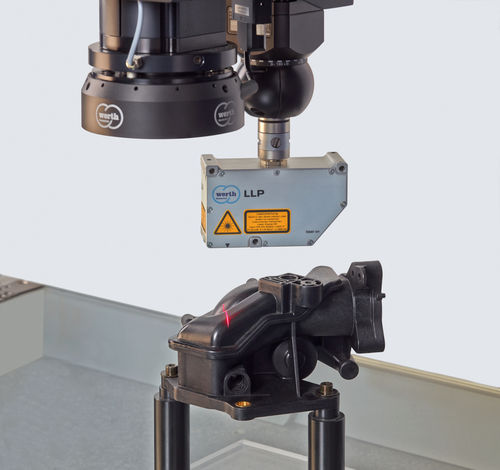

Sensor de distância a laser LLP

sem contato

Com o sensor de linha laser LLP, uma linha laser (secção de luz) é projectada sobre a superfície do objecto medido e avaliada em conformidade através de um processo de triangulação. Este sensor sem contacto permite a medição rápida mesmo de peças de grandes dimensões com tolerâncias mais grosseiras. A aplicação concentra-se, portanto, em grande parte em peças de habitação e de revestimento com superfícies de forma livre, que são concebidas principalmente de acordo com aspectos estéticos. • Determinação da topografia com alta densidade de pontos • O controlo automático da intensidade e o software inteligente permitem a medição conveniente e fiável de uma grande variedade de superfícies • Frequências de medição elevadas mesmo em superfícies brilhantes e altamente absorventes • O LLP pode ser rodado e girado em conjunto com o PH10M e pode ser trocado por outros sensores Precisão Desvio de sondagem admissível até 50 µm Como funciona O feixe laser gerado por um díodo laser a) é expandido numa linha, projectado na peça b) e o feixe reflectido é imitado na câmara matricial d) com a ajuda de uma óptica de imagem c). Os pontos de medição na superfície da peça de trabalho são determinados a partir da sua posição.
