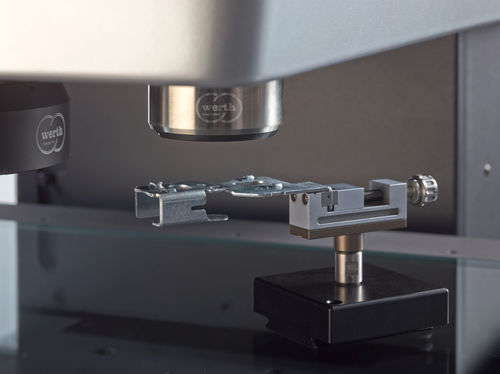

Sensor de deslocamento linear CFP

sem contatoópticoconfocal cromático

O princípio cromático de medição assegura baixos desvios de medição e um elevado grau de independência em relação às propriedades de superfície. Durante a digitalização, muitos pontos de medição são adquiridos num curto espaço de tempo. Isto resulta numa vasta gama de aplicações, mesmo com elevadas exigências em termos de incerteza e tempo de medição. As dimensões bem como a forma e a rugosidade podem ser medidas com uma tolerância apertada. • Medição de peças sensíveis e elásticas • Grandes gamas de medição do sensor permitem uma digitalização rápida sem deslocar os eixos do dispositivo para a superfície da peça de trabalho e, assim, tempos de medição ainda mais curtos • Medição de superfícies reflectoras ou transparentes possível • Espessuras de camadas de materiais transparentes também podem ser medidas (opção) Gama de medição 0,3 mm a 3 mm Precisão Desvio de sondagem admissível até 0,25 µm Como funciona A partir da caixa de avaliação a) a luz de uma fonte de luz de banda larga b) é projectada através de um acoplador de fibra c), uma fibra óptica d) e uma óptica de imagem e) na peça (posição 1), 2) ou 3)))). A intensidade da luz reflectida é mais elevada para a cor correspondente à distância da peça f). Isto é avaliado através de um espectrómetro g).
