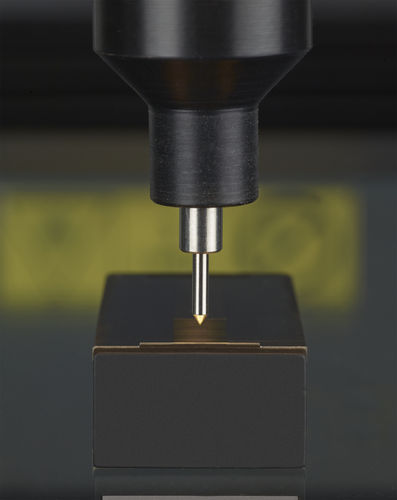

Apalpador de medição WCP

ópticode varreduramagnético

As tarefas que estavam anteriormente reservadas aos dispositivos da secção de contacto podem ser resolvidas através do Werth Contour Probe na máquina de medição de coordenadas multi-sensor. O sensor táctil-óptico do estilete permite a medição do contorno táctil em coordenadas de peça de trabalho definidas pela primeira vez. Em contraste com os instrumentos clássicos de pontas, o sistema de guia especial do WCP permite a digitalização em qualquer corte sem direcção preferida. • Sem necessidade de reclamar a peça, a rugosidade também pode ser medida com controlo CNC e os contornos podem ser digitalizados no sistema de coordenadas da peça • Os valores de rugosidade podem ser calculados em conformidade com as normas com a ajuda da biblioteca de rugosidade integrada no software de medição WinWerth® • O sensor pode ser substituído com controlo CNC através de uma estação de troca Precisão Desvio de sondagem admissível até 2 µm Como funciona Com o sensor de contorno táctil-óptico, um sensor de distância laser a) b) interface magnética, c) espelho, d) rolamento) é utilizado para medir a deflexão do estilete e) durante a digitalização da superfície da peça de trabalho f).
