Apalpador 2D WFP

de mediçãoópticode varredura

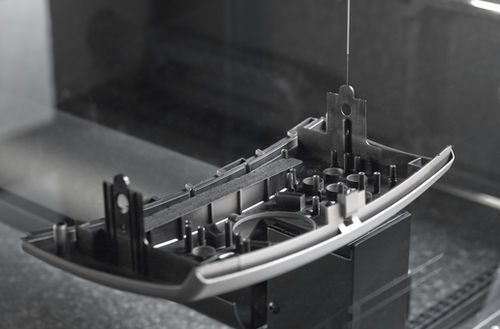

A sonda patenteada Werth Fibre Probe® WFP 2D tem estabelecido o padrão da indústria para microssondas durante décadas e permite medições tácteis altamente precisas de geometrias extremamente pequenas com as menores forças de apalpação. Devido às suas baixas forças de sondagem, o PAM® é também adequado para calibrar medições ópticas em peças com superfícies sensíveis. As aplicações típicas são peças de borracha e plástico, calibres, spinnerets, micro engrenagens e micro furos em bicos de injecção e lâminas de turbina. • Devido à avaliação directa do elemento da sonda, o PAM® consegue desvios de sondagem na gama de algumas décimas de um micrómetro • A flexão do eixo da sonda não tem influência no resultado da medição • A resolução da sonda de fibra encontra-se na gama de nanómetros e depende, em última análise, apenas da óptica utilizada • No modo de varrimento, a Werth Fibre Probe® regista uma vasta gama de contornos com um grande número de pontos de medição, em que a sonda é constantemente mantida em movimento por um gerador de vibração, a fim de evitar efeitos de stick-slip Precisão Desvio de sondagem admissível até 0,3 µm Como funciona Um sensor de processamento de imagem (a) câmara, b) óptica de imagem) é utilizado para medir a deflexão ΔL da esfera da sonda d) iluminada por um LED c) quando a peça de trabalho e) se move. Na deflexão do alvo, a posição exacta da esfera de varrimento é sobreposta com as coordenadas dos sistemas de escala do dispositivo e armazenada como ponto de medição ou utilizada para o processo de varrimento. Com sondas de duas bolas f) é alcançada uma maior profundidade de imersão durante a sondagem em comparação com as sondas de uma bola g).
