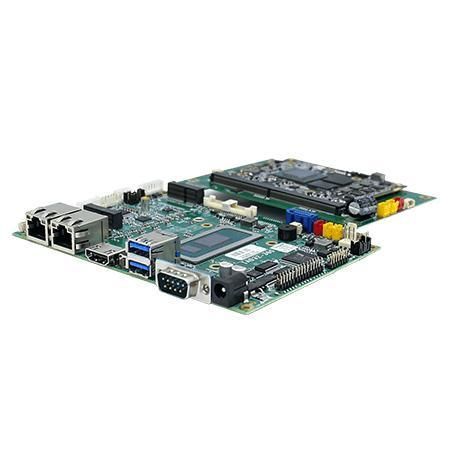

Placa-mãe 3,5" IAD32-MXM

x86Intel® Core i5-1235UIntel®

Visão geral O IAD32-MXM é alimentado pelo processador Intel® Core ™ i5-1235U de 12ª geração com núcleos de desempenho híbridos e núcleos eficientes para otimizar a multitarefa e a eficiência térmica em implantações de ponta. É uma placa-mãe incorporada compacta de 3,5" (146 mm x 102 mm) projetada para cargas de trabalho industriais e de IA de alto desempenho. A placa suporta memória DDR5 e armazenamento NVMe para alta largura de banda e acesso rápido a dados. Escalabilidade e Expansão Gráfica O IAD32-MXM suporta uma expansão exclusiva da placa filha M.2 Key-E para MXM, permitindo a integração de módulos profissionais de GPU NVIDIA MXM (gerações Ampere e Ada). Isto permite que a placa de formato pequeno seja transformada numa plataforma de classe de estação de trabalho para inferência de IA, visão artificial, imagens médicas e outras tarefas aceleradas por GPU. Caraterísticas principais

• Fator de forma de 3,5" (146 mm x 102 mm), placa-mãe x86 incorporada
• Suporta uma placa-filha M.2 Key-E para placa-filha MXM adicional, expandindo o tamanho total do conjunto para 183 × 146 mm
• Intel® 12th Generation Core™ i5-1235U (até 4,40 GHz)
• 1 x SO-DIMM DDR5 4800 MHz (até 32GB)
• Integrated Dual Gigabit Ethernet (dual 2.5 Giga LAN)
• 1 x M.2 Slot Key M para SSD M.2 2280 NVMe
• Entrada de alimentação de tensão única de 12 V

Certificações

• CE
• FCC

Destaques do produto

• Velocidade de última geração com memória DDR5 4800MHz e tecnologia NVMe para aplicações de ponta com uso intensivo de dados
• Design compacto de 3,5" com entrada de tensão única de 12V e Ethernet dupla robusta de 2,5 Giga para integração industrial
• Suporte de exibição flexível: LVDS interno ou eDP 1.4a opcional (até 4096x2304@60Hz) e HDMI 2.0 opcional para saída externa; configurações de vários monitores quando emparelhado com a GPU MXM

Casos de uso

• Quiosques de varejo inteligentes e sinalização digital com gráficos acelerados por GPU
• Automação de fábrica orientada por IA e visão de máquina
• Imagem médica e outros sistemas incorporados de alto desempenho com restrições de espaço

Caraterísticas / especificações técnicas

• Processador: Intel® Core™ i5-1235U 3,3 GHz (até 4,40 GHz)
• Memória: 1 x SO-DIMM, DDR5 4800 MHz, 8GB (Predefinição); 16GB (Opcional); 32GB (Opcional)
• Armazenamento: 1 x M.2 2280 M-Key NVMe SSD 256GB (Padrão); 512GB / 1TB / 2TB opcionais; 1 x SATA III para SSD/HDD de 2,5" até 2TB (Opcional)
• Controlador Ethernet: 2 x Controlador Ethernet Intel® (conectores RJ45 LAN de 2,5 Giga)
• Segurança: TPM 2.0
• Sistema operativo (opcional): Windows 11 IoT Enterprise (64 bits); Windows 11 Pro 64 bits; Linux Ubuntu 22.04 (não suporta Wake on Touch)
• WLAN: Suporte (Opcional, via M.2 2230 E-Key para módulo Wi-Fi)
• Bluetooth: Suporte (Opcional)
• Gráficos (opções MXM, opcionais): MXM Ampere RTX A500; MXM Ampere RTX A1000; MXM Ampere RTX A2000; MXM Ada RTX 2000A
• Portas USB (externas): 2 x USB3.2 Gen2x1 (Tipo-A)
• Porta Serial (externa): 1 x RS232/422/485 (Padrão RS232)
• LAN: 2 x 2,5 Giga LAN RJ45
• Vídeo (externo): 1 x HDMI 2.0 (Opcional)
• Portas de expansão: 1 x slot M.2 2230 E-Key (para módulo Wi-Fi); 1 x slot M.2 2230 E-Key (para placa GPU MXM)
• Entrada de energia (externa): 1 x 12V DC, 2.5φ DC jack
• Entrada de energia interna: 1 x 6 pinos (1x6) para entrada de 12V DC
• Saída de alimentação interna: 1 x pastilha azul de 2 pinos (1x2) para saída de 3,3V DC; 1 x pastilha vermelha de 2 pinos (1x2) para saída de 5V DC; 1 x pastilha amarela de 2 pinos (1x2) para saída de 12V DC
• Internal USB: 2 x 8 pinos (2x4) para 4 x USB 2.0
• Internal Serial: 3 x 10 pinos (2x5) para RS232
• Display (interno): 1 conetor DF13 de 40 pinos para LVDS (predefinição); conetor DF13 opcional de 1 x 30 pinos para eDP 1.4a, resolução máxima até 4096x2304@60Hz
• Luz de fundo: 1 x 7 pinos (1x7) para luz de fundo do painel
• SATA: 1 x SATA III; 1 x 8 pinos (2x4) para alimentação SATA
• DIDO: 1 x 14 pinos (2x7) para entrada/saída digital
• VR / controlo de luminosidade: 1 x 3 pinos (1x3) para controlo do brilho da retroiluminação do painel digital; jumpers de comutação VR/software/PWM/nível fornecidos
• Ventoinha: 1 x 3 pinos (1x3) para ventoinha da CPU
• OSD: 1 x 10 pinos (2x5) para controlo OSD
• Alto-falante: 2 x 2 pinos (1x2) para alto-falante
• Bateria de reserva: 1 x 2 pinos (1x2) para bateria RTC
• Áudio (interno): 1 x 12-pin (2x6) para Line in / Line out / Mic in
• Certificação: CE, FCC
• Dimensão: 146 x 188 mm (dimensão de montagem da placa indicada; montagem expandida MXM até 183 × 146 mm)
• Umidade operacional: 10% a 95% RH, sem condensação
• Temperatura operacional: 0°C a 60°C
• Temperatura de Armazenamento: -40°C a 70°C
• Taxa de Alimentação: 12V DC
• Acessórios (padrão): 1 x Guia de Instalação
• Acessórios (opcionais): 3 x cabo de alimentação para placa filha (94EE02E020E1); cabo SATA (94H007Z070K0); cabo de alimentação SATA (94HE08Z150E0); cabo COM (94G309E100E1); cabo 2 portas USB 2.0 Tipo A (94E808E080K0); Adaptador 12V 120W (922D120W12V5); Cabo de alimentação (varia consoante o país); Dissipador de calor da CPU (98K000A000N3); Membrana (98K000A000N1); 2 x Altifalante (612620000007)
