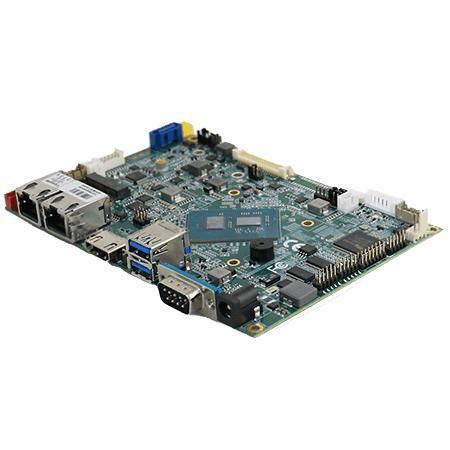

Computador de placa única 3,5" SubCompact IE32

Intel® Celeron® J6413M.2M.2 chave E

Visão geral
Winmate IE32 é uma placa‑mãe embutida x86 de 3,5" (146 x 102 mm) com Intel® Celeron® Elkhart Lake N6211. Projetada para controle embutido compacto, HMI industriais e sistemas de automação, combina componentes industriais, E/S abrangentes e slots M.2 para SSDs e módulos wireless.

Principais características

• Form factor 3,5” (146 mm x 102 mm)
• Processador Intel® Celeron® N6211 (SoC Intel® integrado)
• 1 x DDR4 SO‑DIMM 3200 MHz, até 16 GB
• 2 x LAN 2.5 Giga (RJ45)
• Suporte a 1 x SATA III, 3 x COM, 2 x USB 3.2 Gen2x1, 4 x USB 2.0
• Slots M.2 2242 B‑Key (SATA III) e M.2 2230 E‑Key (Wi‑Fi)

Certificações

• CE
• FCC

Destaques do produto
Com o processador Intel® Celeron® N6211, o IE32 equilibra desempenho e consumo/termal para aplicações embedded x86. O compacto formato 3,5" integra interfaces de rede de alta velocidade e headers internos para reduzir o volume do invólucro em instalações com espaço limitado.

Especificações principais

• Processador: Intel® Celeron® N6211 (até 3.0 GHz)
• Memória: 4 GB por padrão; opcional 8 GB / 16 GB; DDR4 3200 MHz, máx. 16 GB
• Armazenamento: 128 GB SSD por padrão; opções 256 GB / 512 GB / 1 TB / 2 TB; 1 x SATA III para 2.5"; M.2 2242 B‑Key para SSD SATA III
• Ethernet: 2 x Intel® 2.5 Giga LAN (RJ45)
• Segurança: TPM 2.0
• Sistemas operacionais suportados: Windows / Linux (opcional)

Portas E/S

• USB externos: 2 x USB 3.2 Gen2x1 Type‑A
• USB internos: 2 x 8‑pin (2x4) para 4 x USB 2.0
• Serial: 1 x RS232/422/485 externo (padrão RS232); 2 x headers 10‑pin para RS232 internos
• LAN: 2 x RJ45 2.5 Giga
• Vídeo: LVDS padrão (40‑pin DF13); HDMI 2.0 e eDP (30‑pin DF13) opcionais
• Expansão: 1 x M.2 2242 B‑Key (SATA III), 1 x M.2 2230 E‑Key (Wi‑Fi)
• SATA: 1 x SATA III; header interno 8‑pin para alimentação
• Alimentação: 1 x 12V DC (jack 2.5φ) e header interno 2‑pin

I/O internos

• Header entrada de alimentação: 1 x 2‑pin para 12V DC
• Saídas de alimentação: 3.3V / 5V / 12V via headers 2‑pin
• Conectores de tela: 40‑pin DF13 (LVDS) e 30‑pin DF13 (eDP opcional)
• Backlight: 1 x 7‑pin
• DIDO: 1 x 14‑pin (2x7)
• Ventoinha: 1 x 3‑pin para ventoinha CPU; headers para OSD, áudio e bateria RTC incluídos

Mecânica

• Dimensões: 146 x 102 mm (form factor 3,5")

Ambiente

• Temperatura de operação: 0°C a 60°C
• Temperatura de armazenamento: -40°C a 70°C
• Humidade: 10% a 95% RH, sem condensação

Energia

• Entrada: 12V DC padrão; adaptadores e variantes de faixa ampla disponíveis

Acessórios (incluído / opcionais)

• Incluído: Guia de instalação
• Opcionais: cabos sinal/alimentação SATA, cabo COM, cabo USB 2 portas, adaptador 12V 84W, cabo de alimentação por país, heatspreader CPU, membrana, altifalantes

Perguntas frequentes (resumo)

• Uso pretendido: controlo embutido, HMI industrial e automação — seleccione a configuração conforme o projecto do sistema
• Memória: DDR4 3200 até 16 GB
• Armazenamento: M.2 2242 B‑Key (SATA III) e SATA 2.5" opcional
• Rede: dupla 2.5 Gigabit LAN
• Ecrã & I/O: LVDS padrão; HDMI 2.0 e eDP opcionais
• Expansão sem fios: M.2 2230 E‑Key para módulos WLAN/BT

Especificações técnicas

• Modelo: IE32
• CPU: Intel® Celeron® N6211
• Memória: 1 x DDR4 SO‑DIMM 3200 MHz, máx. 16 GB
• Armazenamento: M.2 2242 B‑Key (SATA III), 1 x SATA III
• LAN: 2 x 2.5 Giga LAN
• USB: 2 x USB 3.2 Gen2x1 externos + internos para USB 2.0
• Seriais: até 3 x COM
• Dimensões: 146 x 102 mm
• Certificações: CE, FCC
