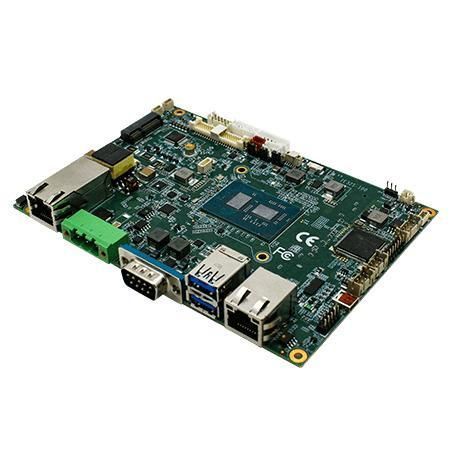

Placa-mãe 3,5" IE32S

Intel® Celeron®Intel® Elkhart Lake SoCIntel®

Visão geral Computador industrial de placa única Winmate IE32S equipado com o processador Intel® Celeron® Elkhart Lake N6211. Fator de forma compacto de 3,5" (146 x 102 mm) concebido para automação industrial, HMI compacta, controlo incorporado e dispositivos de ponta ligados à rede. A placa oferece uma variedade de E/S, opções de expansão e capacidades opcionais sem fios e PoE para uma integração flexível do sistema. Caraterísticas principais

• Fator de forma de 3,5" (146 mm x 102 mm / 5,7 x 4 polegadas)
• Processador Intel® Celeron® Elkhart Lake N6211 (até 3,0 GHz)
• 1 x DDR4 SO-DIMM 3200 MHz, até 16 GB
• Intel® UHD Graphics (10ª Geração)
• 2 x 2.5 Gbps Ethernet (uma porta com função PoE opcional)
• 2 x USB 3.2 Gen2x1, 4 x USB 2.0 (através de cabeçalhos internos)
• 1 x RS232/422/485 serial (padrão RS232)
• 1 x Micro HDMI (opcional)
• Suporta M.2 B-Key 2242 SATA III SSD (suporte oficial de até 2 TB)

Certificações

• CE
• FCC

Detalhes do produto Alimentado por uma CPU Intel® Celeron® N6211 de alto desempenho, o IE32S é direcionado para a próxima geração de IoT e soluções incorporadas em setores de varejo, transporte, automação industrial e similares. O tamanho compacto facilita a integração em compartimentos com restrições de espaço, ao mesmo tempo que proporciona E/S industriais robustas e condições de funcionamento alargadas. O suporte TPM 2.0 incorporado está disponível para segurança da plataforma. Especificação do sistema (destaques)

• Processador: Intel® Celeron® N6211 (até 3,0 GHz)
• Memória: 4 GB (predefinição); opcional 8 GB / 16 GB; DDR4 3200 SO-DIMM, máx. 16 GB
• Armazenamento: sSD de 128 GB (predefinição); opções de 256 GB / 512 GB / 1 TB / 2 TB; SSD SATA III M.2 2242 B-Key suportado
• Controlador Ethernet: Ethernet dupla Intel® de 2,5 Gbit
• Segurança: TPM 2.0
• SO: Windows 11 IoT Enterprise (64-bit), Windows 11 Pro, Windows 10 IoT Enterprise, Linux Ubuntu 22.04 (opcional)

Portas de E/S

• USB: 2 x USB 3.2 Gen2x1 (Tipo A)
• USB adicional: 4 x USB 2.0 via cabeçalho interno 2x4
• Serial: 1 x RS232/422/485 (padrão RS232)
• LAN: 2 x 2,5 Gbit RJ45 (uma porta opcional PoE PD, IEEE 802.3at)
• Vídeo: 1 x Micro HDMI (opcional); LVDS interno com co-lay para eDP (LVDS padrão)
• Expansão: 1 x M.2 2242 B-Key (SATA III SSD); 1 x M.2 2230 E-Key (módulo Wi-Fi / BT)
• Entrada de energia: 1 x 12 V DC via bloco de terminais de 3 pinos

E/S internas

• Entrada de alimentação: 1 x bloco de terminais de 3 pinos
• Saída de alimentação: 1 x pastilha vermelha de 2 pinos para saída de 5 V DC
• Cabeçalhos USB: 2 x 8 pinos (2x4) para 4 x USB 2.0; 1 x conetor FPC para ecrã tátil
• UART: 1 x 6 pinos (1x6) para UART
• Display: 1 x conetor DF13 de 40 pinos para LVDS (co-lay para eDP) ; conetor LVDS FPC opcional de 40 pinos
• Backlight: 1 x 7 pinos para backlight do painel
• DIDO: 1 x 14 pinos (2x7) para entrada/saída digital
• Depuração da MCU (VR): 1 x 5 pinos
• Controlo OSD: 1 x 10 pinos (2x5)
• Alto-falante: 2 x 2 pinos
• Bateria de reserva: 1 x 2 pinos para bateria RTC
• Áudio: 1 x 12-pin (2x6) para Line in / Line out / Mic in

Mecânica

• Dimensão: 146 x 102 mm (fator de forma de 3,5")

Ambiente

• Temperatura de funcionamento: 0°C a 60°C
• Temperatura de armazenamento: -40°C a 70°C
• Umidade operacional: 10% a 95% RH, sem condensação

Potência

• Potência nominal: 12 V DC
• PoE (PD): IEEE 802.3at (até 25 W)

Acessórios (incluídos / opcionais)

• Incluído: Guia de instalação
• Acessórios opcionais: Cabo SATA, cabo de alimentação SATA, cabo COM, cabo USB 2.0 Tipo A de 2 portas, adaptador de 12 V 84 W, cabo de alimentação específico do país, dissipador de calor da CPU, membrana, altifalantes (2), etc.

caraterísticas / especificações técnicas

• Modelo: IE32S
• Marca: Winmate
• Processador: Intel® Celeron® N6211 (até 3,0 GHz)
• Memória: DDR4 SO-DIMM 3200 MHz, até 16 GB
• Armazenamento: SSD M.2 2242 B-Key SATA III (até 2 TB opções oficiais listadas)
• Gráficos: Gráficos Intel® UHD (10ª geração)
• LAN: 2 x 2,5 Gbps Ethernet (uma porta opcional PoE PD IEEE 802.3at)
• USB: 2 x USB 3.2 Gen2 (Tipo A) + cabeçalhos USB2.0 internos
• Serial: 1 x RS232/422/485 (padrão RS232)
• Vídeo: Micro HDMI (opcional) + LVDS / eDP opcional
• Expansão: M.2 2230 E-Key para Wi-Fi/BT
• Segurança: TPM 2.0
• Entrada de alimentação: 12 V DC via bloco de terminais de 3 pinos; suporte PoE PD (opcional)
• Dimensões: 146 x 102 mm
• Temperatura de operação: 0°C a 60°C; Temperatura de armazenamento: -40°C a 70°C
• Umidade: 10% a 95% RH sem condensação
• Certificações: CE, FCC
