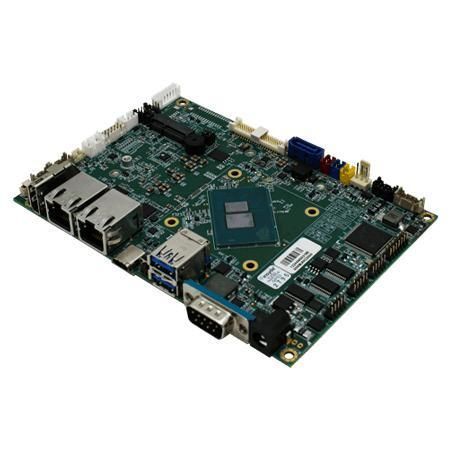

Placa-mãe 3,5" IAN32

x86Intel® Processor N100Intel®

Visão geral A IAN32 é uma motherboard Intel® N100 x86 incorporada num formato compacto de 3,5" (146 x 102 mm) concebida para aplicações industriais incorporadas, gateways IoT e sistemas de ponta. Fornece uma plataforma do processador Intel® N100 de baixo consumo com suporte de memória DDR5, opções de armazenamento de alta velocidade e rede integrada adequada para ambientes industriais exigentes. Caraterísticas principais

• Fator de forma de 3,5 "(146 mm x 102 mm), placa-mãe x86 incorporada
• Processador Intel® N100
• 1 x SO-DIMM, DDR5 4800 MHz (máx. 16 GB)
• Ethernet Gigabit 2,5 dupla integrada
• 1 x USB 3.2 Tipo C (USB 3.2 + DisplayPort)
• 1 x Slot M.2 Key M para SSD M.2 2280 NVMe. Armazenamento opcional 1 x 2,5" SATA III (apenas quando o NVMe não está presente)
• Entrada de alimentação de tensão única de 12 V

Certificações

• CE
• FCC

Destaques do produto

• Placa-mãe incorporada de alto desempenho: O processador Intel® N100 oferece desempenho de computação aprimorado com baixo consumo de energia para aplicativos incorporados; a plataforma inclui recursos de IoT para operação confiável a longo prazo.
• Design de energia robusto para ambientes extremos: Suporta ampla faixa de entrada de energia de 9-36V e uma opção de entrada de tensão única de 12V; faixa de temperatura operacional estendida para operação estável em condições adversas.
• Memória DDR5 de última geração: Ranhura SO-DIMM única com suporte para DDR5 4800 MHz até 16 GB para maior largura de banda e menor latência, adequada para cargas de trabalho em tempo real e multitarefa.
• Dual 2.5G Ethernet: Duas controladoras Intel® 2.5 Gigabit Ethernet integradas para redes de alta velocidade e baixa latência em implantações industriais e de IoT.
• Armazenamento M.2 Armazenamento NVMe: O slot M.2 Key M suporta SSDs M.2 2280 NVMe; armazenamento opcional SATA III de 2,5" disponível dependendo da configuração.

Especificação do sistema (detalhes selecionados)

• Processador: Processador Intel® N100, 6M Cache, até 3,40 GHz
• Memória: DDR5 4800 MHz, 8GB padrão, 16GB opcional (1 x SO-DIMM)
• Armazenamento: 1 x SSD M.2 2280 M-Key NVMe (128GB standard; opcional: 256GB / 512GB / 1TB / 2TB / 4TB); 1 x SATA III para SSD/HDD de 2,5" (apenas disponível quando o SSD NVMe não está presente)
• Controlador Ethernet: 2 x Controlador Intel® 2.5 Gigabit Ethernet
• Segurança: TPM 2.0
• Sistemas operativos (opcional): Windows 11 IoT Enterprise (64 bits), Windows 11 Pro 64 bits, Linux Ubuntu 22.04 (nota: o Ubuntu não suporta Wake on Touch)
• WLAN / Bluetooth: Opcional via M.2 E-Key

Portas IO (externas)

• USB: 2 x USB3.2 Gen2x1 (Tipo A); 1 x USB 3.2 Gen2x1 Tipo C (suporta DP Alt Mode)
• Serial: 1 x RS232/422/485 (padrão RS232)
• LAN: 2 x 2,5 Giga LAN RJ45
• Vídeo: 1 x HDMI 2.0b (opcional) até 4096x2160@60Hz; USB-C com DisplayPort Alt Mode; LVDS predefinido; eDP 1.4a opcional
• Expansão: 1 x ranhura M.2 2230 E-Key (para módulo Wi-Fi) e 1 x M.2 2230 E-Key (para placa de aceleração AI; apenas disponível quando o SSD NVMe não está presente)
• Entrada de alimentação: 1 x 12V DC, tomada DC de 2,5φ

Portas IO internas

• Entrada de alimentação interna: 1 x 2pin (1x2) para 12V DC in
• Saídas de alimentação internas: 1 x 2pin para 3.3V DC out; 1 x 2pin para 5V DC out; 1 x 2pin para 12V DC out
• Internal USB: 2 x 8pin (2x4) para 4 x USB 2.0
• Internal serial: 3 x 10 pinos (2x5) para RS232
• Conectores de ecrã: 1 x 40 pinos DF13 para LVDS (predefinição); 1 x 30 pinos DF13 para eDP 1.4a (opcional) até 4096x2304@60Hz (1 pista)
• Luz de fundo: 1 x 7 pinos para luz de fundo do painel
• SATA: 1 x SATA III (disponível apenas quando o SSD NVMe não está presente) e 1 x 8 pinos (2x4) para alimentação SATA
• DIDO: 1 x 14 pinos (2x7) para E/S digital
• VR / controlo de brilho: vários conectores de 3 pinos e opções de jumper para controlo do brilho da retroiluminação e seleção de PWM/nível
• Ventoinha: 1 x 3 pinos para ventoinha da CPU
• OSD: 1 x 10 pinos (2x5) para controlo OSD
• Áudio: 1 x 12 pinos (2x6) para entrada de linha / saída de linha / entrada de microfone
• Alto-falante: 2 x 2 pinos para alto-falante
• Bateria RTC: 1 x 2 pinos para bateria de reserva

Mecânica

• Dimensão: 146 x 102 mm (fator de forma de 3,5")

Ambiente

• Umidade operacional: 10% a 95% RH, sem condensação
• Temperatura operacional: 0°C a 60°C
• Temperatura de armazenamento: -40°C a 70°C

Acessórios

• Incluído: 1 x Guia de Instalação
• Acessórios opcionais: Cabo SATA, cabo de alimentação SATA, cabo COM, cabo USB 2.0 Tipo A de 2 portas, adaptador de 12V 84W, cabo de alimentação (varia consoante o país), dissipador de calor da CPU, membrana, 2 altifalantes

Potência

• Potência nominal: entrada de 12V DC (1 x tomada de 12V DC) - a placa também suporta uma gama de entrada mais ampla de 9-36V em notas de design, dependendo da integração do sistema

Perguntas frequentes sobre o produto (selecionado)

• Casos de uso: Controle industrial compacto, gateways IoT e sistemas de borda que requerem conetividade moderna em uma pequena área ocupada.
• Processador: Plataforma do processador Intel® N100.
• Suporte de memória: DDR5 4800 até 16GB através de um único SO-DIMM.
• Opções de armazenamento: SSD M.2 2280 NVMe primário; SATA III 2,5" opcional quando o NVMe não está instalado.
• Rede: Ethernet dupla de 2,5 Gigabit para maior rendimento do que a LAN 1G tradicional.
• Expansão / sem fio: Slots M.2 E-Key para módulos opcionais de aceleração de WLAN ou AI.
• Adequação para ambientes industriais: Especificado para operação de 0°C a 60°C, armazenamento de -40°C a 70°C, 10%-95% de humidade sem condensação, certificado CE/FCC; aplicam-se considerações de integração ao nível do sistema (montagem, arrefecimento, espaço livre de E/S).

Caraterísticas / Especificações técnicas

• Modelo: IAN32
• Fator de forma: 3.5" (146 x 102 mm)
• CPU: Intel® N100 (até 3,40 GHz)
• Memória: 1 x SO-DIMM DDR5 4800 MHz (até 16GB)
• Armazenamento: M.2 2280 NVMe (primário); SATA III 2,5" opcional (quando NVMe está ausente)
• LAN: 2 x Intel® 2,5GbE
• USB: 2 x USB3.2 Gen2x1 (Tipo A), 1 x USB3.2 Gen2x1 Tipo C (Modo DP Alt)
• Vídeo: USB-C DP Alt Mode, HDMI 2.0b opcional, LVDS (padrão), eDP 1.4a opcional
• Expansão: Slots M.2 2230 E-Key (Wi-Fi, opções de aceleração AI)
• Segurança: TPM 2.0
• Entrada de alimentação: 12V DC (tomada externa) e conetor interno de 2 pinos
• Temperatura de funcionamento: 0°C a 60°C
• Temperatura de armazenamento: -40°C a 70°C
• Umidade operacional: 10%-95% RH sem condensação
• Certificações: CE, FCC
