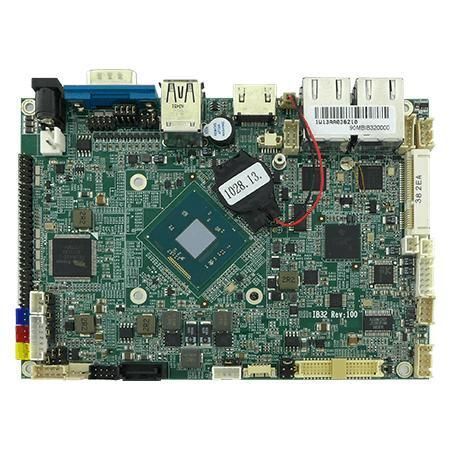

Placa-mãe 3,5" IB32

embutidaIntel® Celeron N2930x86

Visão geral
A IB32 é uma placa‑mãe embutida x86 em formato 3,5" projetada para sistemas embarcados e aplicações industriais com espaço reduzido. Integra um Intel® Celeron® N2930 e um conjunto de E/S que combina interfaces legacy e modernas para HMI, controladores e sistemas integrados com display.

Principais características

• Formato 3,5" (146 x 102 mm), SBC x86
• Intel® Celeron® N2930 (1,83 GHz base, até 2,16 GHz em burst)
• 1 x DDR3L SO‑DIMM; suporta até 8 GB (1066/1333/1600 MHz conforme documentação)
• VGA integrado, LVDS 24‑bit dual‑channel (40‑pin DF13), HDMI 1.4 (opcional)
• 2 x Gigabit Ethernet (controladores Intel®)
• Armazenamento & expansão: 1 x SATA II; slots mini PCIe / mPCIe para SSD ou módulos wireless
• E/S: USB3.2 Gen1 (Type‑A) + múltiplos USB2.0 (externos/internos), 4 x COM, 12 x GPIO, 1394b, vários conectores internos para alimentação, backlight, áudio, ventoinha, OSD e debug

Certificações

• CE
• FCC

Detalhes do produto
A IB32 coloca a plataforma Intel® Bay Trail‑M num SBC 3,5" de baixo consumo, adequado para HMIs industriais, gateways embarcados e controladores compactos. A disposição das E/S facilita a integração e a manutenção. A expansão via mini PCIe possibilita conectividade wireless ou armazenamento adicional. Aplicações típicas incluem controladores industriais, sistemas com displays integrados e equipamentos que exigem LVDS/VGA e conectividade moderna.

Especificações técnicas

• Modelo: IB32
• Processador: Intel® Celeron® N2930 (1,83 GHz, burst até 2,16 GHz)
• Memória: 1 x SO‑DIMM DDR3L 204 pinos; 4 GB padrão, opcional até 8 GB
• Armazenamento: SSD 128 GB padrão; opcional 256/512 GB; 1 x SATA II
• Ethernet: 2 x Gigabit LAN (RJ45)
• USB: 1 x USB3.2 Gen1 Type‑A externo; USB2.0 externos + headers internos (até 4 x USB2.0 internos)
• Serial: 1 x RS232/422/485 externo (padrão RS232); headers internos para portas RS232 adicionais
• Vídeo: LVDS 24‑bit dual channel (40‑pin DF13, padrão); header VGA opcional; HDMI 1.4 opcional
• Expansão: slots mini PCIe / mPCIe para SSD ou módulo Wi‑Fi
• Energia: entrada 12 V DC (jack 2.5φ); headers internos para saídas 3.3V/5V/12V
• E/S internas: backlight (7‑pin), DIDO (14‑pin), controle VR/brightness, OSD (10‑pin), header áudio (12‑pin), conectores de speaker, bateria RTC, header debug BIOS
• Dimensões: 146 x 102 mm
• Temperatura de operação: 0°C a 60°C; armazenamento: -40°C a 70°C
• Humidade de operação: 10% a 95% RH, sem condensação

Acessórios incluídos / opcionais

• Incluído: Installation Guide
• Opcionais: cabos sinal/power SATA, cabo COM, cabo USB 2 portas, adaptador 12V 84W, cabo de alimentação por país, CPU heatspreader, membrana, kit de alto‑falantes, módulos mini PCIe (Wi‑Fi/SSD)
