Painel PC com touch screen W10IM3S-PCH2LB-PoE

com tela sensível ao toque capacitiva PCAPde tela sensível ao toque multitouch10,1"

Visão geral

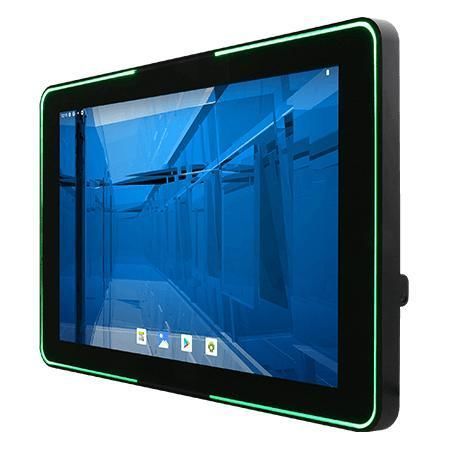

Winmate W10IM3S-PCH2LB-PoE é um Panel PC HMI de 10,1 polegadas da série S (ARM A53) para controlo de máquinas, automação industrial e HMI de operador. Inclui ecrã 1280×800 P‑CAP multi‑touch, suporte PoE e barra de luz LED RGB integrada. Leitor RFID HF opcional (13.56 MHz) e opções Android ou Linux para controlo de acesso, reservas de salas e aplicações industriais.

Principais características

• Ecrã 10,1" 1280×800 com touch projetado capacitivo (P‑CAP)
• Suporte PoE (PD IEEE 802.3at, 25 W)
• Barra de luz LED RGB integrada com visibilidade 360°
• Leitor RFID HF opcional (13.56 MHz)
• Design fino e true‑flat para fácil limpeza e uso em áreas públicas
• Suporta Android (padrão) ou Linux (opcional)

Design e conectividade
A série S oferece frente plana e sem bordas para melhor estética e manutenção. PoE permite dados e alimentação por um único cabo, simplificando instalações e gestão de energia. A barra luminosa integrada fornece indicação visual do estado; o leitor RFID opcional acrescenta funcionalidades de acesso seguro.

Robustez e ambiente
A face frontal possui classificação IP65 contra pó e respingos. O equipamento cumpre os requisitos MIL‑STD‑810H para choque e vibração (ver especificações técnicas), garantindo operação confiável em ambientes industriais exigentes.

Certificações

• Front IP65
• MIL‑STD‑810H
• CE
• FCC

Especificações técnicas

• Ecrã — Tamanho: 10.1 inches; Touch/Glass: Projected Capacitive Multi Touch; Resolução: 1280×800; Brilho: 350 nits; Contraste: 800:1; Ângulos de visão: 85/85/85/85; Área ativa: 216.96×135.6 mm
• Sistema — Processador: ARM A53 (Quad Core 2.0 GHz); Memória: 4 GB LPDDR4; Armazenamento: 32 GB eMMC onboard; SO: Android 11 (padrão, atualizável para Android 13); Linux Yocto 5.15.47 com QT 5.15 e Ubuntu Server 22.04 (opcionais)
• Conectividade — LAN: 1×RJ45 10/100/1000 Mbps; USB: 2×USB 2.0 Type‑A, 1×Micro USB 2.0 OTG; Serial: 1×RS232/422/485 (default RS232); Vídeo: 1×Micro HDMI (opcional); SD: 1×Micro SD (max 32 GB); Áudio: 1×Speaker
• Mecânica — Dimensões: 265×173×38 mm; Corte (cut out): 250×159 mm; Peso: 1.2 kg; Montagem: Panel mount, VESA; Enclosure: Front bezel plástico com back cover metálico; Arrefecimento: Fanless
• Ambiente — Humidade operação: 10%–90% RH sem condensação; Temp. operação: 0°C–50°C; Armazenamento: -20°C–60°C; Choque/Vibração: métodos MIL‑STD‑810H
• Energia & Acessórios — Alimentação: 12V DC Terminal Block (padrão), opcional 9–36V; Adaptador: 12V 50W; PoE (PD): IEEE 802.3at (25 W); Acessórios: adaptador AC‑DC, cabo de alimentação, cabo adaptador terminal block, open wire cable, parafusos VESA
