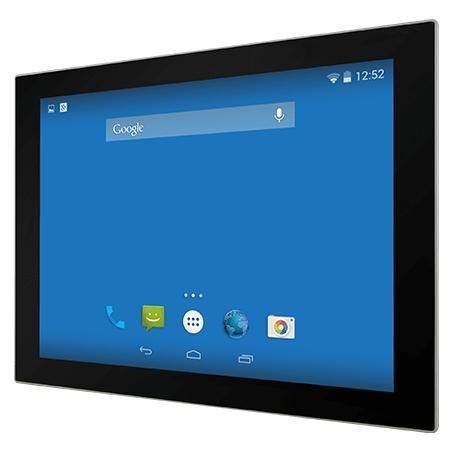

Painel PC LCD R15FA3S-PCC3-POE

com tela sensível ao toque multitouchTFT LCDcom tela sensível ao toque capacitiva PCAP

Visão geral do produto
O Winmate R15FA3S-PCC3-POE é um Painel PC HMI de 15.0" da série S baseado no NXP i.MX6, projetado para controle de máquinas, automação industrial e interfaces operadoras. Conta com ecrã 15.0" 1024 x 768 com toque projetivo capacitivo (PCAP), design fanless de baixo consumo, armazenamento eMMC onboard e suporte a Power over Ethernet (PoE) PD (IEEE 802.3at, até 25 W).

Principais características

• Ecrã TFT 15.0" 1024 x 768 com toque projetivo capacitivo (PCAP)
• Processador NXP i.MX6 Dual Core 1.0 GHz (Quad Core opcional)
• Design sem ventoinha e consumo muito baixo
• LPDDR3 onboard 1 GB (2 GB opcional)
• eMMC onboard 16 GB (32 GB opcional)
• Suporta PoE IEEE 802.3at (PD, até 25 W)
• Leitor HF RFID opcional (13.56 MHz)
• Frente com proteção IP65 contra pó e respingos

Certificações

• CE
• FCC

Destaques do produto

• Power over Ethernet: dados e alimentação num único cabo para simplificar a instalação e centralizar a gestão de energia em controlo de acesso e automação industrial.
• Série S fina: mais fina que os Painel PCs tradicionais, com superfície frontal plana que facilita a limpeza e manutenção.
• Toque P‑Cap: vidro de proteção resistente a riscos que suporta multi‑touch de 4 pontos para entradas de operador fiáveis.
• Frente IP65: frontal selado para protecção contra pó e respingos em ambientes industriais.

Especificações técnicas

• Ecrã - Tamanho: 15.0 inches
• Ecrã - Toque / Vidro: Projected Capacitive Multi Touch Screen
• Ecrã - Resolução: 1024 x 768
• Ecrã - Brilho do painel: 300 nits
• Ecrã - Taxa de contraste: 2000:1
• Ecrã - Ângulos de visão: 88/88/88/88
• Ecrã - Área activa: 304.1 x 228.1 mm
• Sistema - Processador: NXP i.MX6 Dual Core 1.0 GHz (Quad Core opcional)
• Sistema - Memória: 1 GB LPDDR3 (padrão); 2 GB opcional
• Sistema - Armazenamento: eMMC onboard 16 GB (padrão); 32 GB opcional
• Sistema - SO: Linux Ubuntu 18.04 (opcional); Android 6.0 (opcional); Debian 7.0 (opcional); Linux 4.1.15 QT 5.5 (opcional)
• Sistema - WLAN / Bluetooth: suporte opcional
• Sistema - RFID: Leitor HF 13.56 MHz (opcional)
• Mecânica - Dimensões: 363.4 x 277.86 x 45.2 mm
• Mecânica - Cut out: 346.5 x 261 mm
• Mecânica - Peso: 3.5 kg
• Mecânica - Montagem: Panel mount (padrão); VESA mount opcional
• Mecânica - Chassis: Metal housing
• Mecânica - Arrefecimento: Fanless design
• Ambiente - Humidade operacional: 10% a 90% RH, sem condensação
• Ambiente - Temperatura operacional: 0°C a 50°C
• Ambiente - Temperatura de armazenamento: -20°C a 60°C
• Ambiente - Classificação IP: Frente IP65
• Certificações: CE, FCC
• IO - USB: 1 x Console Port (Mini USB); 1 x USB OTG; 1 x USB 2.0 (Type‑A)
• IO - Serial: 1 x RS232/422/485 (padrão RS232)
• IO - LAN: 1 x RJ45 com PoE (PD, IEEE 802.3at)
• IO - Vídeo: 1 x Micro HDMI (opcional)
• IO - Áudio: 1 x Speaker
• IO - Slot SD: 1 x Micro SD
• IO - Expansão: 1 x mPCIe (para módulo Wi‑Fi half‑size)
• IO - CANBUS: 1 x CANBUS, D‑sub9
• Energia - Entrada: 1 x 12V DC, 2‑Pin Terminal Block
• Energia - Potência: 12V DC; Adaptador 12V 50W
• Energia - PoE: PoE (PD) conforme IEEE 802.3at (até 25 W)
• Acessórios incluídos: Adaptador 100~240V AC a DC; cabo de alimentação; cabo adaptador Terminal Block para 2.5Ø fêmea; cabo open‑wire com conector de terminal block; parafusos VESA; CD de drivers e manual
• Acessórios opcionais: VESA Desk Stand (9B0000000412); Front Side Wall Mount Kit (99K000A00006)
