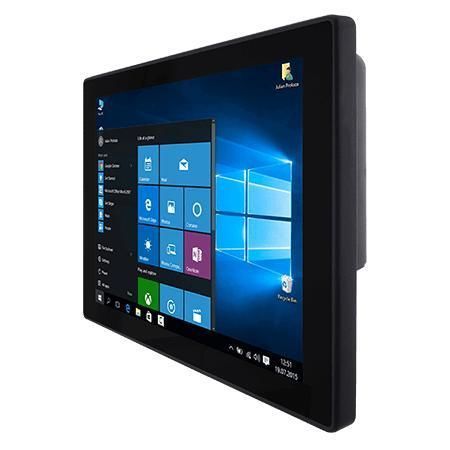

Painel PC com tela sensível ao toque capacitiva PCAP R12IP3S-PCM2-POE

de tela sensível ao toque multitouch12,1"Intel® Pentium® N4200

Visão geral
O R12IP3S-PCM2-POE é um PC Panel HMI de 12,1 polegadas concebido para controlo de máquinas, automação industrial e interfaces de operador. Integra ecrã táctil projectivo capacitivo, processador Intel® Pentium® N4200, arrefecimento sem ventoinha e suporte PoE PD opcional (IEEE 802.3at). A frente tem classificação IP65 contra pó e respingos.

Principais características

• Ecrã 12,1" 1024 x 768 PCAP multi-touch, 500 nits
• Processador Intel® Pentium® N4200 (1.1 GHz, até 2.5 GHz)
• Design fanless e baixo consumo
• Suporte PoE PD (IEEE 802.3at, 25 W) numa porta LAN
• Câmara frontal 2 MP e leitor HF RFID (13.56 MHz) opcionais
• Frontal com proteção IP65
• TPM 2.0

PoE e instalação
A função PoE PD permite transportar dados e energia pelo mesmo cabo, simplificando a instalação e permitindo a gestão centralizada de energia. Adequado para controlo de acessos, automação de edifícios e implantações HMI distribuídas.

Design e táctil
O chassis da série S oferece uma frente plana e fina, facilitando a limpeza. A cobertura de vidro e o toque P-Cap suportam multi-touch para operação por toque e oferecem resistência a riscos.

Certificações

• CE
• FCC

Ecrã

• Tamanho: 12,1 polegadas
• Tipo: Projected Capacitive Multi-Touch (PCAP)
• Resolução: 1024 x 768
• Brilho: 500 nits
• Ratio de contraste: 1000:1
• Área ativa: 245.76 x 184.32 mm

Especificação do sistema

• Processador: Intel® Pentium® N4200 (1.1 GHz, até 2.5 GHz)
• Memória: 4 GB DDR3L (default), 8 GB opcional
• Armazenamento: 128 GB SSD (default); opções 256/512 GB ou 1 TB
• Ethernet: 2 x controladores Intel®, 2 x 2.5 Giga LAN (um com PoE)
• Segurança: TPM 2.0
• Sistemas operativos: Windows 10 IoT Enterprise (64-bit) ou Linux Ubuntu (opcional)
• Wireless: slot M.2 2230 E-Key para WLAN/Bluetooth (opcional)

Mecânica

• Dimensões: 296 x 227 x 46 mm
• Recorte (cut out): 282 x 207 mm
• Peso: 3,0 kg
• Montagem: painel/mural (default); VESA opcional
• Enclosure: metal

Ambiente

• Humidade de operação: 10% a 90% RH, sem condensação
• Temperatura de operação: 0°C a 50°C
• Temperatura de armazenamento: -10°C a 60°C
• Frontal: IP65

Portas IO

• USB: 2 x USB 3.2 Gen2x1 (Type-A)
• Série: 1 x RS232/422/485 (default RS232)
• LAN: 2 x 2.5 Giga LAN RJ45 (uma porta PoE PD, IEEE 802.3at, 25 W)
• Vídeo: HDMI 1.4 (opcional)
• Áudio: 2 x speaker
• Expansão: M.2 2242 B-key (SSD), M.2 2230 E-key (Wi‑Fi)
• Alimentação: 1 x 12V DC, bornes 3 pinos

Energia e acessórios

• Tensão nominal: 12V DC (9~36V opcional)
• Adaptador: 12V 50W
• Acessórios incluídos: adaptador 100–240V AC para DC, cabo de alimentação, cabos adaptadores de bornes, parafusos VESA
• Opcional: suporte de secretária VESA (ref. 9B0000000412)

Especificações técnicas

• Modelo: R12IP3S-PCM2-POE
• Ecrã: 12,1" PCAP, 1024 x 768, 500 nits
• Processador: Intel® Pentium® N4200
• Memória/Armazenamento: 4 GB / 128 GB SSD por defeito
• Ethernet: duplo 2.5 Giga LAN, PoE num porto
• Frontal: IP65
• Certificações: CE, FCC
