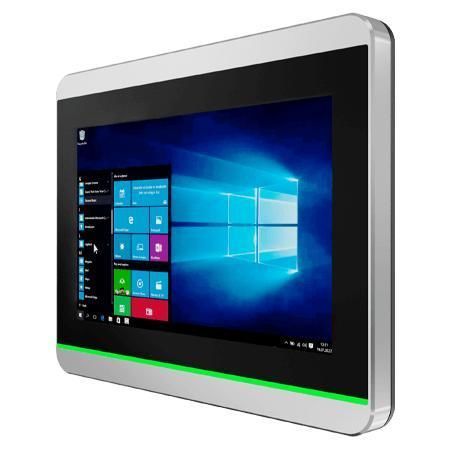

Painel PC com tela sensível ao toque multitouch W07IP3S-PCT1AC-POE

com tela sensível ao toque capacitiva PCAP7"1024 x 600

Visão geral
O Winmate W07IP3S-PCT1AC-POE é um Panel PC HMI de 7" da série S com processador Intel® Pentium® N4200 (Apollo Lake). Projetado para controlo de máquinas, automação de fábrica e estações HMI compactas que exigem chassi fino, operação sem ventoinha e proteção frontal IP65. As configurações incluem suporte PoE PD, barra de luz RGB, leitor HF RFID opcional e câmara frontal opcional.

Principais características

• Ecrã 7" 1024 x 600 projected capacitive (PCAP) multi‑touch
• Processador Intel® Pentium® N4200 (1.1 GHz, até 2.5 GHz)
• Design fanless para operação silenciosa e baixo consumo
• Dual Intel® Ethernet (uma porta opcional com PoE PD, IEEE 802.3at até 25 W)
• Barra de estado LED RGB integrada (programável)
• Frente com proteção IP65, gabinete IP22
• Câmara frontal 2 MP opcional e leitor RFID HF 13.56 MHz opcional

Detalhes do produto
O PoE PD simplifica a instalação ao fornecer dados e energia por um único cabo, permitindo gestão centralizada de energia para instalações HMI distribuídas. O chassi S‑series, cerca de 35% mais fino que panel PCs tradicionais, apresenta superfície frontal plana fácil de limpar. O vidro P‑Cap é resistente a riscos e suporta multi‑touch de 4 pontos. A barra LED RGB fornece indicação de estado à distância e o RFID HF permite controlo de acesso restringido ou identificação de operadores.

Especificações do sistema

• Processador: Intel® Pentium® N4200 (1.1 GHz, até 2.5 GHz)
• Memória: 4 GB DDR3L padrão (8 GB opcional)
• Armazenamento: 128 GB SSD padrão; opções 256/512 GB, 1 TB; 1 x M.2 2242 B‑key (SATA III)
• Controlador Ethernet: 2 x Intel® Ethernet Controller (algumas variantes 2.5 Gbps)
• Segurança: TPM 2.0
• Sistemas operacionais: Windows 10 IoT Enterprise (64‑bit) opcional; distribuições Linux opcionais

Ecrã

• Tamanho: 7.0 polegadas
• Touch/vidro: Projected capacitive multi‑touch (PCAP), 4 pontos
• Resolução: 1024 x 600
• Brilho do painel: 320 nits (valores alternativos em algumas fontes)
• Relação de contraste: listada 1000:1 (fontes podem variar)
• Ângulos de visão: 75/75/75/70
• Área ativa: 153.6 x 90 mm

Mecânica

• Dimensões: 189.4 x 145.4 x 39.8 mm
• Recorte (cut‑out): 175.5 x 131.5 mm
• Peso: aprox. 1.0 kg
• Montagem: montagem em parede por padrão; VESA opcional
• Gabinete: metal

Ambiente

• Humidade de operação: 10% a 90% RH, sem condensação
• Temperatura de operação: 0 °C a 50 °C
• Temperatura de armazenamento: -10 °C a 60 °C (algumas fontes indicam -20 °C)
• Classificação IP: frente IP65, global IP22

Certificações

• CE
• FCC

Portas I/O e expansão

• USB: 2 x USB 3.2 Gen2x1 (Type‑A)
• Série: 1 x RS232/422/485 (por padrão RS232)
• LAN: 2 x RJ45 (algumas variantes 2.5 Giga); uma porta opcional PoE PD (IEEE 802.3at, 25 W)
• Áudio: 1 x altifalante
• Vídeo: HDMI 1.4 opcional
• Expansão: 1 x M.2 2242 B‑key (SSD), 1 x M.2 2230 E‑key (Wi‑Fi)
• Entrada de alimentação: 1 x 12V DC via bornier 3‑pinos

Energia

• Tensão: 12V DC padrão; configurações 9–36V opcionais
• Adaptador: 12V 50W listado
• PoE: PoE PD conforme IEEE 802.3at (até 25 W)

Acessórios

• Incluídos / disponíveis: adaptador 100–240V AC→DC, cabo de alimentação, adaptadores de bornier, cabos open‑wire, parafusos VESA
• Opcionais: suporte de secretária VESA, kit de montagem frontal em parede, kit de suporte VESA

Especificações técnicas

• Modelo: W07IP3S-PCT1AC-POE
• Marca: Winmate
• Processador: Intel® Pentium® N4200 (até 2.5 GHz)
• Memória: 4 GB DDR3L padrão (8 GB opcional)
• Armazenamento: 128 GB SSD padrão; até 1 TB opcional (M.2 2242)
• Display: 7.0" PCAP multi‑touch, 1024 x 600
• Ethernet: Dual Intel® Ethernet (um porta PoE PD opcional, IEEE 802.3at 25 W)
• Proteção frontal: IP65
• Gabinete: metal, design fanless
• Dimensões: 189.4 x 145.4 x 39.8 mm; Peso: ~1.0 kg
• Montagem: montagem em parede por padrão; VESA opcional
• Segurança: TPM 2.0
• Certificações: CE, FCC
