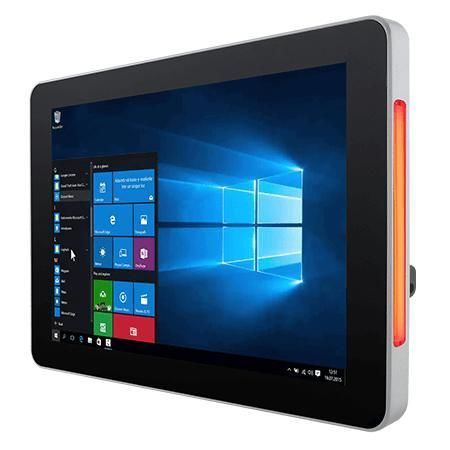

Painel PC com tela sensível ao toque capacitiva PCAP W10IP3S-PCH2AC-POE

com tela sensível ao toquecom tela sensível ao toque multitouch10,1"

Visão geral
O Winmate W10IP3S-PCH2AC-POE é um PC painel HMI da série S de 10,1 polegadas com processador Intel Pentium N4200. Projetado para controlo de máquinas, automação industrial e interfaces de operador, dispõe de ecrã táctil PCAP 1280×800, design fanless, dupla Ethernet com suporte PoE, barras LED RGB e painel frontal classificado IP65.

Principais características

• Ecrã PCAP 10,1 polegadas 1280×800 (4 pontos)
• Processador Intel Pentium N4200
• Projeto sem ventoinha e baixo consumo
• Dupla Ethernet (uma porta com PoE PD, IEEE 802.3at, 25 W)
• Barras LED RGB integradas em ambos os lados
• Frente com classificação IP65
• Câmara frontal 2 MP opcional e leitor RFID HF 13,56 MHz opcional
• Montagem por defeito em parede; VESA e suportes de secretária opcionais

Power over Ethernet (PoE)
Suporta PoE PD (IEEE 802.3at, 25 W) para combinar dados e alimentação num único cabo, simplificando a instalação e permitindo gestão centralizada de energia para controlo de acesso e automação industrial.

Design
Parte da família S-series HMI, o painel tem um perfil fino e frente plana que facilita limpeza e integração em painéis de controlo modernos e aplicações de informação de salas.

P-Cap Touch
Vidro de protecção resistente a riscos que permite operação multi-touch projetada de 4 pontos com entrada por toque digital fiável.

Barra LED e RFID HF/NFC
As barras LED RGB programáveis fornecem indicação de estado visual à distância. RFID HF/NFC opcional (13,56 MHz) permite controlo de acesso limitado e funções de identificação.

Frente IP65
A frente encontra-se vedada com classificação IP65 para proteção contra pó e salpicos de água, adequada a ambientes industriais exigentes.

Certificações

• Frente IP65
• CE
• FCC

Especificações técnicas

• Display
  • Tamanho: 10.1 polegadas
  • Touch / Vidro: Projected capacitive multi-touch (P-CAP), 4 pontos
  • Resolução: 1280 × 800
  • Brilho: 350 nits (1000 nits opcional)
  • Contraste: 800:1
  • Área ativa: 216.96 × 135.6 mm
• Sistema
  • Processador: Intel Pentium N4200 1.1 GHz (até 2.5 GHz)
  • Memória: 1 × SO-DIMM DDR3L 1600 MHz, 4 GB por defeito; 8 GB opcional
  • Armazenamento: M.2 2242 SSD 128 GB por defeito; 256/512 GB, 1 TB opcional (SATA III)
  • Controlador Ethernet: 2 × controladores Intel (até 2.5 Gbps)
  • Segurança: TPM 2.0
• Mecânica
  • Dimensões: 263.48 × 172 × 35.7 mm
  • Recorte: 250 × 159 mm
  • Peso: ~1.2 kg
  • Chassis: metal, design fanless
• Ambiente
  • Humidade de operação: 10%–90% RH, sem condensação
  • Temperatura de operação: 0 °C a 50 °C
  • Temperatura de armazenamento: -10 °C a 60 °C
• Portos I/O
  • USB: 2 × USB 3.2 Gen2x1 Type-A
  • Serial: 1 × RS232/422/485 (por defeito RS232)
  • LAN: 2 × 2.5 Giga LAN RJ45 (uma porta PoE PD possível)
  • Vídeo: HDMI 1.4 (opcional)
  • Áudio: 1 × altifalante
  • Expansão: M.2 2242 B-key (SSD SATA), M.2 2230 E-key (Wi‑Fi)
  • Alimentação: 1 × 12 V DC, borne 3 pinos
• Energia
  • Tensão: 12 V DC (9–36 V opcional)
  • Adaptador: 12 V 50 W
  • PoE: PoE PD conforme IEEE 802.3at (25 W)
• Acessórios
  • Incluídos: adaptador 100–240 V AC/DC, cabo de alimentação, adaptador terminal block, cabo open-wire com conector de borne, parafusos VESA, CD de drivers e manual
  • Opcionais: suporte de secretária VESA, kit de montagem frontal, kit de montagem em vidro, kit de suporte VESA
