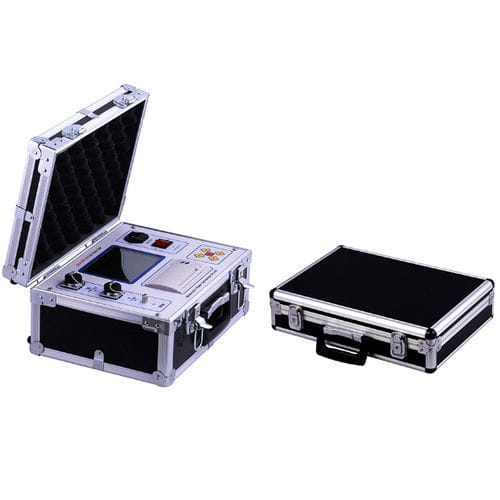

Testador de dispositivos de proteção contra surtos UHV-540

portátilcom base de dados internacom memória

O UHV-540 é um testador portátil destinado à medição e análise das correntes de vazamento de pára-raios de óxido de zinco (pára-raios de óxido metálico). Permite avaliar o envelhecimento e a humidade do ZnO através da medição da corrente resistiva, capacitiva e da corrente de vazamento total. A aquisição dos sinais de tensão e corrente é realizada por um sensor digital de isolamento magnético de alta velocidade, assegurando dados fiáveis e seguros.

Principais características

• Grande ecrã LCD com operação por menu completo para navegação clara.
• Circuito de amostragem de alta precisão combinado com análise harmónica de Fourier para resultados de medição robustos.
• Sensor digital de isolamento magnético de alta velocidade para aquisição direta de tensão e corrente.
• Saída do pico fundamental da corrente resistiva, correcção de fase de aresta e funções de medição relacionadas.
• Relógio-calendário integrado, micro-impressora e armazenamento interno para documentação em campo.

Nominações alternativas / Apelidos

• Testador de pára-raios de óxido de zinco
• Testador de corrente de vazamento de pára-raios
• Testador de pára-raios

Especificações técnicas

• Faixa de entrada de tensão de referência (pico): 10 V – 200 V (personalizável 0–250 V).
• Faixa de medição de corrente de vazamento total: 100 µA – 8 mA (personalizável 0–20 mA).
• Faixa de medição de corrente resistiva: 100 µA – 8 mA (personalizável 0–20 mA).
• Faixa de medição de corrente capacitiva: 100 µA – 8 mA (personalizável 0–20 mA).
• Faixa de medição de ângulo: 0° – 90°.
• Consumo de energia: 4 W.
• Precisão de medição do sistema: ±(leitura × 5% + 5 dígitos) (corrente harmónica ≤ 2 mA).
• Alimentação CA: AC 220 V ±10%, 50 Hz ±1%.
