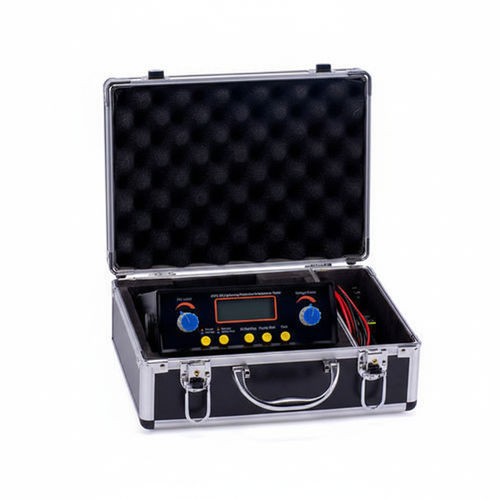

Testador de varistência FC-2G

de dispositivos de proteção contra surtosde tubopara varistores

O medidor FC-2G de componentes de proteção contra raios foi projetado para medir parâmetros DC de pára-raios de óxido de zinco (varistores), tubos de descarga cermet de dois e três eletrodos e outros componentes de proteção contra sobretensões. Pode também funcionar como fonte regulada e como fonte de corrente constante para bancadas de ensaio.

Principais características:

• Aplicável a testes de parâmetros DC de pára-raios ZnO (resistências dependentes da tensão), tubos de descarga cermet 2/3 eletrodos, tubos de vácuo e componentes similares.
• Opera como fonte regulada e como fonte de corrente constante.
• Proteção contra curto-circuito HV e proteção contra sobrecorrente; pré-definição de alta tensão e ajuste de faixa; tempo de auto-descarga HV < 0,5 s.
• Função de autocalibração integrada.
• Visor LCD para leituras precisas e operação fiável.
• Faixa de medição pré-definida com alarme sonoro quando o valor excede a faixa.
• Modo de medição contínua para testes em lote e controlo de produção.
• Painel de operação simples; leve e portátil (ver dimensões e peso).

Especificações técnicas:

• Medição de resistor dependente da tensão: Tensão (U1mA) faixa 0 ~ 1999 V; precisão ≤ ±1% ±1d; condição de ensaio: 1 mA ±5 μA.
• Corrente de fuga: faixa 0 ~ 199,9 μA; precisão ≤ ±1 μA ±1d; condição de ensaio referida a 0,75 U1mA.
• Medição de tubos de descarga: Tensão de ruptura DC (Vsdc) faixa 5 ~ 1999 V; precisão ≤ ±1% ±1d; condição de ensaio: taxa de subida de tensão 100 V/s ±10%.
• Resistência de isolamento: até 6 MΩ (medida a 500 V).
• Tensão suportável: CA 1,5 kV, 50 Hz, 1 min.
• Condições de trabalho: temperatura 0 ~ +40 °C; humidade ≤ 85% UR.
• Condições de armazenamento: temperatura -10 °C ~ +50 °C.
• Consumo de energia: 8 W.
• Dimensões: 208 mm × 190 mm × 78 mm.
• Peso: ≤ 1 kg.
• Apelidos: Lightning Protection Components Meter; Lightning Protection Meter.
