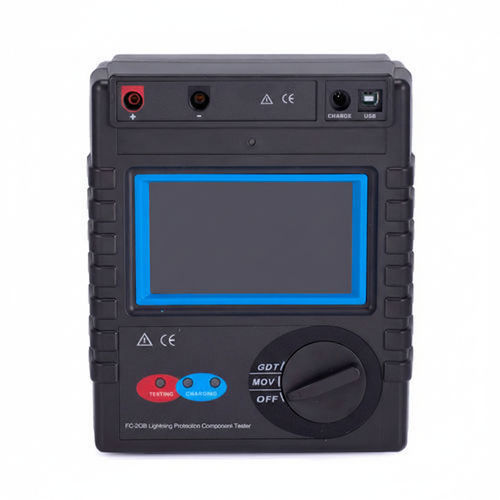

Testador de tensão FC-2GB

imunidade de descargas elétricasde resistência de isolamentode spark gap

O Testador de componentes de proteção contra raios FC-2GB é um instrumento portátil para medir parâmetros DC de componentes de proteção contra sobretensão. Destina-se à verificação, testes de rotina e ensaios em lote/contínuos de pára-raios de óxido de zinco, tubos de descarga cermet de 2 e 3 eletrodos, tubos de relâmpago a vácuo e outros componentes de proteção.

Aplicações

• Teste de pára-raios de óxido de zinco (varistores, VDR).
• Teste de tubos de descarga cermet (2 e 3 eletrodos) e tubos de relâmpago a vácuo.
• Verificação e inspeção em linha de outros dispositivos de proteção contra sobretensões.

Principais funcionalidades

• Realiza ensaios de parâmetros DC: resistência dependente de tensão (varistor), tensão de ruptura DC de tubos de descarga e medição de corrente de fuga.
• Pode funcionar como fonte CC regulada e como fonte de corrente constante para condições de teste específicas.
• Proteção contra curto-circuito HV e proteção contra sobrecorrente; pré-definição de alta tensão e ajuste de faixa; tempo de autodescarga HV < 0,5 s.
• Função de autocalibração integrada para maior confiabilidade das medições.
• Visor LCD com leitura precisa e fiável.
• Faixa de medição predefinida com alarme sonoro quando o resultado excede a faixa.
• Modo de medição contínua para testes em série e inspeção de produção.
• Painel frontal simples; design leve e portátil.

Especificações técnicas

• Resistor dependente de tensão (U1mA): faixa de medição 0 ~ 1999 V; precisão ≤ ±1% ±1 dígito; condição de teste: 1 mA ± 5 μA.
• Corrente de fuga (em ~0,75·U1mA): faixa 0 ~ 199,9 μA; precisão ≤ ±1 μA ±1 dígito.
• Tensão de ruptura DC do tubo (Vsdc): 5 ~ 1999 V; precisão ≤ ±1% ±1 dígito; condição de teste: rampa de tensão 100 V/s ±10%.
• Resistência de isolamento: 6 MΩ (medida a 500 V).
• Ensaio de tensão suportável: CA 1,5 kV, 50 Hz, 1 min.
• Condições de trabalho: temperatura 0 ~ +40 °C; humidade ≤ 85% HR.
• Condições de armazenamento: temperatura -10 °C ~ +50 °C; humidade ≤ 90% HR.
• Alimentação: fonte DC dedicada 12 V.
• Consumo de energia: 8 W.
• Dimensões: 208 mm × 190 mm × 78 mm.
• Peso: ≤ 1 kg.
