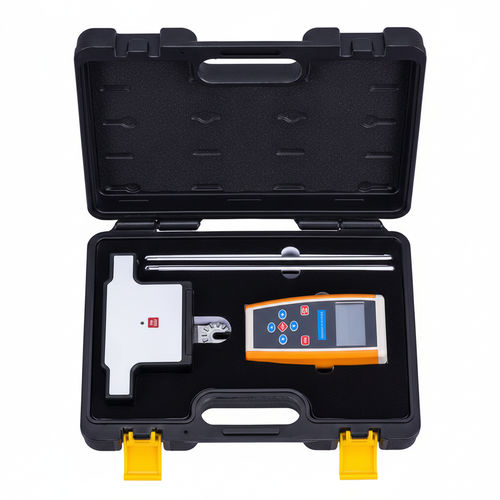

Testador de isolamento UHV-550

de tensãode alta tensãode sinais de comunicação sem fios

O UHV-550 é um detector sem fio de distribuição de tensão para isoladores de suspensão, adequado para testes online (em serviço) e para ensaios em laboratório. O design com junta universal permite alinhar de forma flexível a direção de medição à orientação de suspensão da série de isoladores.

Visão geral do produto

• Detector sem fio para medição da distribuição de tensão em isoladores de suspensão; indicado para uso em campo e em laboratório.
• Fixação com junta universal que possibilita ajuste flexível da direção de medição conforme a posição de suspensão da série de isoladores.
• Dupla blindagem e projeto anti‑interferência conforme padrões EMC para leituras estáveis; interface homem‑máquina intuitiva para operação simples.

Principais recursos

• Compatível com vários níveis de tensão operacional; faixas especiais de tensão podem ser personalizadas (faixa indicativa).
• Configuração de data e hora para registro e consulta de medições históricas.
• Tempo do retroiluminador configurável: sempre ligado, desligado ou ajustável 0–999 minutos.
• Desligamento automático configurável: nunca ou ajustável 0–999 minutos.
• Distância de transmissão visual entre detector e unidade portátil: até 100 m (linha de vista, com alimentação suficiente).
• Operação multimodo para maior aplicabilidade, segurança e conveniência.
• Junta universal para ajuste flexível da direção de medição.
• Dupla blindagem para melhor imunidade a interferências.
• Interface homem‑máquina de fácil utilização.

Especificações técnicas

• Faixa de medição de tensão (padrão/tabela): 0 ~ 40 kV (tensões especiais personalizáveis); alguns modelos/configurações podem suportar até 0 ~ 1000 kV.
• Erro de medição: ≤ ±1 %.
• Resolução: 0,01 kV.
• Taxa de amostragem: 10 amostras/segundo.
• Corrente de operação: ≤ 120 mA (portátil), ≤ 40 mA (detector).
• Fonte de alimentação: portátil — 2 × 1,5 V (tipo n.º5/AA); detector — 2 × 1,5 V (tipo n.º7/AAA).
• Tempo contínuo de operação: ≥ 12 horas.
• Distância de transmissão visual (detector ↔ portátil): ≤ 100 m (com alimentação suficiente).
• Visor: LCD positivo, legível à luz do sol.
• Temperatura de operação: -35 °C a +60 °C.
• Temperatura de armazenamento: -40 °C a +65 °C.
• Humidade relativa: ≤ 90 % HR, sem condensação.
• Apelidos: Detector de distribuição de tensão do isolador; Detector de distribuição de tensão.
