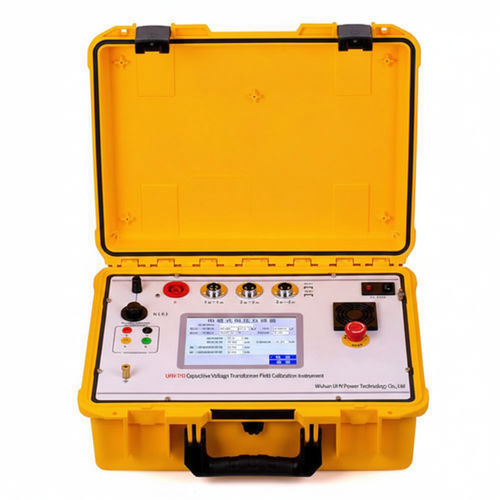

Calibrador de tensão UHV-740
antirrouboparâmetros elétricospara transformador

Calibrador de tensão - UHV-740 - Wuhan UHV Power Technology Co.,Ltd. - antirroubo / parâmetros elétricos / para transformador
Calibrador de tensão - UHV-740 - Wuhan UHV Power Technology Co.,Ltd. - antirroubo / parâmetros elétricos / para transformador
Guardar nos favoritos
Comparar
Mais informações no site da Wuhan UHV Power Technology Co.,Ltd.

Características

Grandeza física
de tensão, antirroubo, parâmetros elétricos
Aplicações
para transformador, para transformador de tensão
Opções
portátil, com função de documentação, com gravador de dados incorporado, computadorizado
Temperatura

MÁX: 40 °C
(104 °F)

MÍN: 5 °C
(41 °F)

Faixa de umidade

MÁX: 80 %

MÍN: 0 %

Tensão

MÁX: 100 V

MÍN: 0 V

Descrição

Visão geral do produto

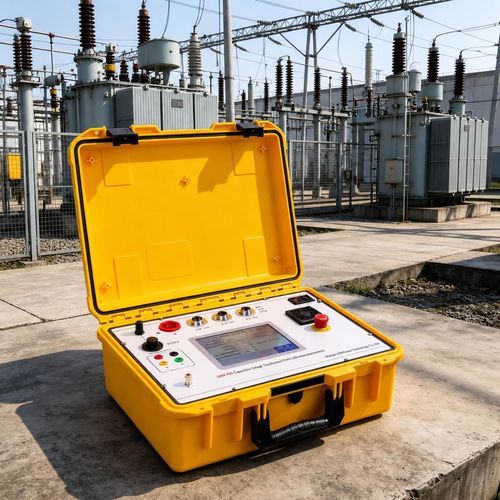

  • O UHV-740 é um calibrador de campo tudo-em-um para calibração in loco de transformadores de tensão capacitivos (CVT) e transformadores eletromagnéticos de potencial (PT). Realiza medições precisas de erro de razão e fase através de testes em baixa tensão e extrapolação da curva de carga em múltiplas relações (6–500 kV/√3).


Principais características e benefícios
  • Solução tudo-em-um: elimina a necessidade de fontes elevadoras externas e caixas de carga, usando a extrapolação da curva de carga do transformador para medir erros PT/CVT (relação e fase) em cargas de 20%–120%, em conformidade com normas nacionais.
  • Medição abrangente de parâmetros: suporta erros de relação e fase PT/CVT, razão de tensão parcial e capacitância do CVT, razão/tensão PT intermédia, resistência CC e verificações de polaridade/relação/fiação.
  • Eficiência e segurança: teste completo com um clique para reduzir erros humanos e riscos; operação <4 kV com proteção em camadas; tecnologia de conversão de frequência rápida com anti-interferência.
  • Design centrado no utilizador: WINCE OS com operação em modo dual (touchscreen/mouse), diagramas de fiação intuitivos e portas USB duplas para exportação imediata de dados; 16 GB de armazenamento interno para milhões de conjuntos de dados.


Principais testes e parâmetros medidos
  • Medição de relação e erro de fase de PT/CVT
  • Medição de razão de tensão parcial e capacitância parcial do CVT
  • Medição de relação e voltagem de PT intermédio
  • Medição de resistência CC
  • Verificações de polaridade, relação e fiação


Especificações técnicas
  • Ambiente de operação: Temperatura 5–40 °C; Humidade relativa <80% (25 °C); Altitude <4500 m; Frequência de rede 50 ± 0,5 Hz.
  • Tipos de transformador medido: GIS Electromagnetic (PT) e Capacitive Voltage Transformer (CVT).
  • Faixa de tensão primária: 6–500 kV/√3 (tensões primárias não padrão também aceitáveis).
  • Tensões secundárias suportadas: 100 V, 100 V/√3, 110 V, 110 V/√3, 100/3 V.
  • Precisão de medição de erro (relação/fase): 0,05 %.
  • Precisão na medição da razão de pressão parcial: 0,5 %.
  • Precisão na medição da capacitância de tensão parcial: 2 %.
  • Precisão da resistência CC: 0–0,1 Ω → 3 %; 0,1–50 Ω → 1 %.
  • Faixas de razão do transformador padrão interno: inclui 6 kV/100 V (e 6 kV/√3 /100 V/√3), 10 kV/100 V (e 10 kV/√3 /100 V/√3), 35 kV/100 V (e 35 kV/√3 /100 V/√3), 110 kV/100 V (e 110 kV/√3 /100 V/√3), 220 kV/100 V (e 220 kV/√3 /100 V/√3), 330 kV/100 V, 500 kV/√3 /100 V/√3.
  • Classe de precisão (padrão interno): 0,02 %.
  • Seção de verificação: Faixa de tensão 0–100 V (erro do indicador de mostrador 0,5 %); erro de razão 0,001 %–3 % (100 V); diferença angular 0,00′–50′ (100 V); expressões de erro △X = ±(2%×X + 2%×Y ± 2 words); △Y = ±(2%×X + 2%×Y ± 2 words).
  • Admitância: 0,1 ms–99,9 ms.
  • Armazenamento e conectividade: 16 GB de armazenamento interno; portas USB duplas para exportação de dados.
  • Dimensões (mm): 496 × 394 × 185.
  • Peso: 14,0 kg.

Catálogos

Não estão disponíveis catálogos para este produto.

Ver todos os catálogos da Wuhan UHV Power Technology Co.,Ltd.
Mais informações no site da Wuhan UHV Power Technology Co.,Ltd.

Outros produtos Wuhan UHV Power Technology Co.,Ltd.

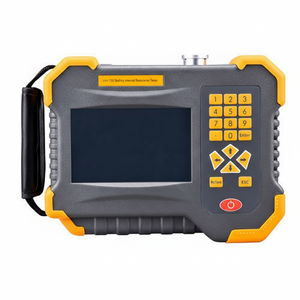

Testador de bateria CC
