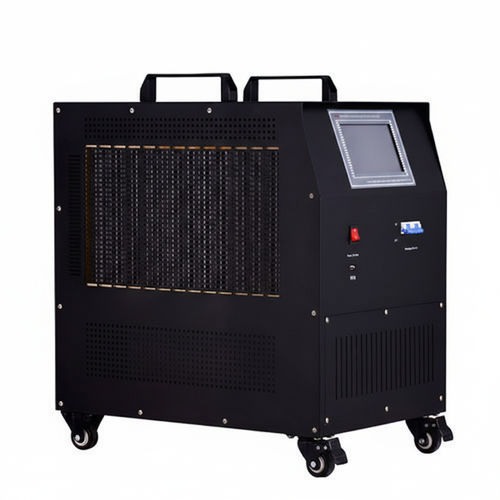

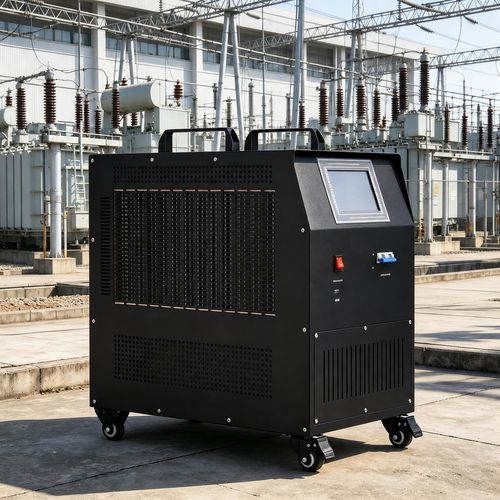

Banco de carga-descarga CC UHV-220/30CFK

de laboratórioportátilCA

O UHV-220/30CFK é um testador de carga e descarga para packs de baterias que integra faixas de tensão ajustáveis, estágios de corrente configuráveis, monitorização por célula wireless e arquitetura de segurança dual‑CPU para ensaios de laboratório e produção.

Principais características:

• Faixas de tensão ajustáveis (10–300 V ou 10–600 V) para testes de packs em vários níveis de tensão.
• Funções integradas: carga, descarga, deteção de células, monitorização online e ativação numa única unidade.
• Módulos de monitorização wireless: até 12 células por módulo para monitorização por célula.
• Software de análise para PC (interface em chinês) com controlo remoto de descarga e exportação via USB.
• Armazenamento local: 2 GB de memória interna para registos de ensaio.
• Arquitetura dual‑CPU que separa controlo de segurança e medição.
• Controlo de teste flexível: possibilidade de alterar parâmetros ou pausar temporariamente sem terminar ciclos em curso; paragens automáticas por tensão/tempo/capacidade.

Vantagens técnicas:

• Cobertura de tensão ampla (10–600 V) para diversas configurações de pack.
• Solução tudo‑em‑um para bancada e produção, reduzindo equipamentos auxiliares.
• Monitorização por célula wireless para análise detalhada e deteção de avarias.
• Segurança e fiabilidade das medições reforçadas por redundância de CPU e testes de isolamento.
• Modos de operação flexíveis: unidade única, várias unidades em simultâneo, controlo remoto e monitorização de estado.

Especificações técnicas:

• Modo de trabalho: uso como máquina única, uso simultâneo de várias unidades; suporte a controlo remoto e monitorização de estado.
• Tensão de carga: 10–300 V (padrão) ou 10–600 V (estendido).
• Corrente de carga (variantes): 0–40 A; 0–60 A; 0–20 A (dependendo da configuração).
• Tensão de descarga: 10–300 V (padrão) ou 10–600 V (estendido).
• Corrente de descarga (exemplos): 10–19 V: 0–50 A; 19–180 V: 0–100 A; 180–300 V: 0–50 A. Variante de alta corrente: 10–19 V: 80 A; 19–180 V: 120 A; 180–300 V: 80 A; 300–600 V: 50 A.
• Precisão de corrente: ±1 %.
• Precisão de tensão: ±0,5 %.
• Precisão da tensão por célula: ±0,2 %.
• Gama/resolução tensão por célula: 0,500 V – 16,00 V (resolução 1 mV).
• Tempo carga/descarga: 0 ~ 99 horas 59 minutos.
• Alimentação: CA 220 V / 380 V; sistema monofásico três‑fios 220 V AC (−20% ~ +30%), 45 ~ 65 Hz.
• Testes de tensão de isolamento: entrada‑carcaça 2200 V DC 1 min; entrada‑saída 2200 V DC 1 min; saída‑carcaça 700 V DC 1 min.
• Norma de segurança: cumpre EN61095.
• Dimensões: 461 x 225 x 390 mm.
• Peso: um carregador: 17,5 kg; dois carregadores: 20 kg.
• Manuseio: rodas universais industriais.
• Arrefecimento: ar forçado.
• Temperatura de funcionamento: -5 ~ 50 °C; temperatura de armazenamento: -40 ~ 70 °C.
• Humidade: humidade relativa 0 ~ 90 % (a 40±2 °C).
• Altitude nominal: 4000 m.
• Ruído: < 60 dB.
• Fiação de entrada AC: tomada GB, adequada para cabo 1 ~ 1,5 mm².
• Fiação de saída DC: cabo instrumento 25 mm² com conector rápido (vermelho = positivo, preto = negativo).
• Interface de dados: exportação USB e software PC; 2 GB de armazenamento interno.
