Localizador de falhas de isolamento PDF1000

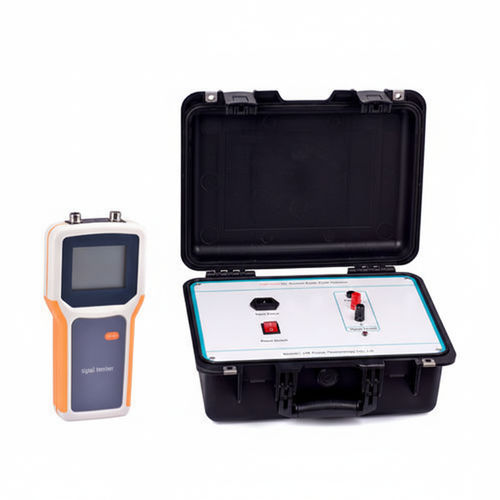

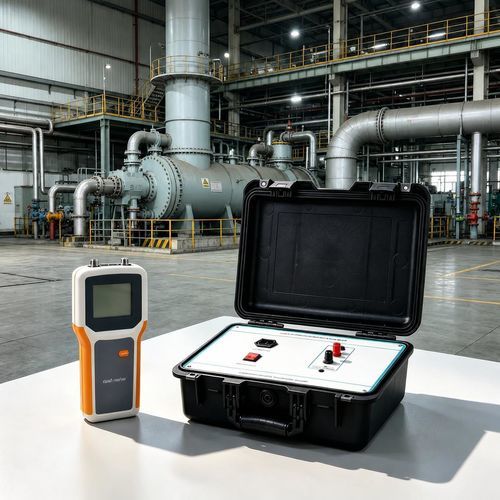

O detector de falhas à terra para sistemas DC PDF1000 é um instrumento portátil projetado para localizar e medir falhas de aterramento em sistemas de CC de diferentes níveis de tensão. Integra um gerador de sinal de precisão, um receptor alimentado por bateria e grampos acessórios para permitir a localização contínua de falhas e a medição de resistência de terra sem interromper o sistema DC.

Visão geral

• Operação simples: ligar para iniciar; sem sequências complexas de botões.
• Não intrusivo: localiza falhas sem parar carregadores flutuantes ou outras fontes de energia.
• Compatibilidade multi‑tensão: 220 V, 110 V, 48 V e 24 V DC.
• Receptor portátil: bateria interna para uso em campo sem fonte externa.
• Busca contínua: procura contínua do ponto de aterramento durante o funcionamento normal do sistema.
• Alta imunidade a interferências: compensa efeitos da capacitância distribuída do sistema.
• Gestão inteligente de carga: reduz tempo de carga e prolonga vida útil da bateria.

Aplicações

• Centrais elétricas, subestações, minas, indústrias químicas e outros departamentos de fornecimento de energia CC.

Características / especificações técnicas

• Gerador de sinal
  • Frequência do sinal de saída: 2,5 Hz
  • Tensão de saída sem carga: ±20 V ±5%
  • Erro da amplitude da tensão do sinal: <5%
  • Corrente de saída em curto-circuito: ≤ 80 mA
  • Resistência ao impacto da porta de saída: 400 V CC
  • Tensão de alimentação: AC 220 V ±10%
  • Frequência: 50 Hz ±5%
  • Fusível de entrada: 200 mA
  • Potência máxima: 3 W
  • Dimensões (gerador): 300 × 270 × 200 mm
• Receptor de sinal
  • Sensibilidade de deteção de corrente: 0,5 mA
  • Impedância do gerador de sinal: 40 KΩ
  • Corrente máxima de saída: 2,5 mA
  • Ecrã do receptor: dígitos 0 ~ 19
  • Dimensões (receptor): 210 × 100 × 32 mm
  • Braçadeira A: Φ 50 mm
  • Braçadeira B: Φ 7 mm × 9 mm
• Máquina completa
  • Detecção máxima de resistência de aterramento: 300 kΩ
  • Precisão de medição de resistência de aterramento: 0 ~ 4,5 kΩ, erro ≤ 0,5 kΩ; 4,5 kΩ ~ 300 kΩ, erro ≤ 10%
• Dimensões e peso
  • Dimensões do mainframe: 340 × 290 × 140 mm
  • Peso do mainframe: 3,96 kg
  • Dimensões acessórios/estojo: 390 × 290 × 140 mm
  • Peso acessórios: 2,8 kg
• Nomes alternativos
  • detector de falha à terra
  • localizador de falha à terra
  • detector de falhas à terra do sistema DC
