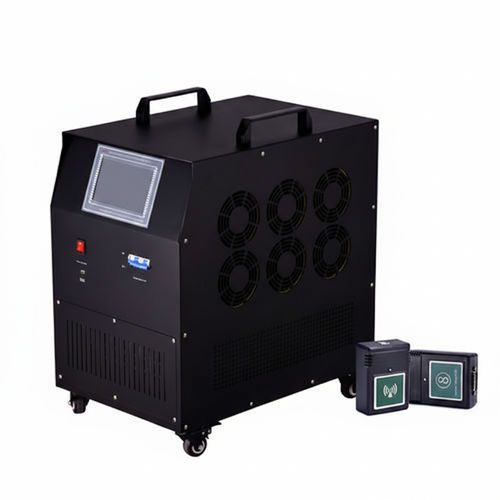

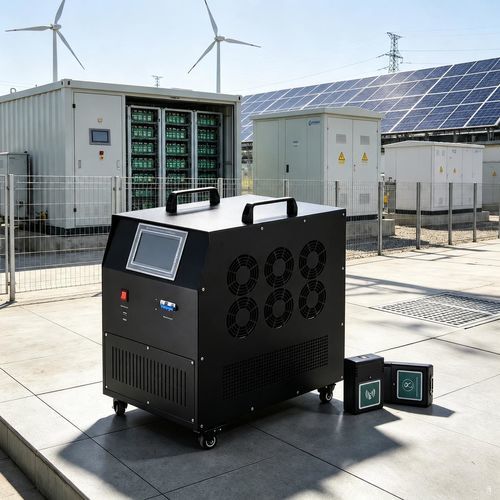

Banco de carga-descarga CC UHV-220/30CF

portátilcorrente constantecom resfriamento por convecção

O testador de carga e descarga de bateria UHV-220/30CF destina-se a testar os valores de carga e descarga de bancos de baterias e a funcionar como uma carga de descarga controlada. Realiza descarga constante a um valor definido através do controlo contínuo da corrente de descarga.

Principais funções

• Operação autónoma ou em paralelo com outras unidades; suporta controlo remoto e monitorização do estado.
• Integração cinco-em-um: carga, descarga, deteção por célula, monitorização online e ativação.
• Monitorização sem fios da tensão de cada célula (cada módulo monitora até 12 células).
• Software de análise com descarga por controlo remoto; hospedeiro com interface USB e 2 GB de armazenamento interno.
• Arquitetura de CPU dupla para maior segurança, fiabilidade e precisão; a descarga pode ser pausada e os parâmetros alterados sem terminar o teste.

Parâmetros técnicos

• Modo de funcionamento: autónomo, operação em paralelo, controlo remoto e monitorização do estado.
• Bancos de baterias aplicáveis: 48V / 110V / 220V / 380V.
• Intervalos de tensão de carregamento: 48V: 40–60V; 110V: 95–150V; 220V: 190–300V; 380V: 350–450V.
• Intervalos de corrente de carregamento: 48V: 10–150A; 110V: 1–80A; 220V: 1–40A; 380V: 1–20A.
• Intervalos de tensão de descarga: 48V: 38–60V; 110V: 80–135V; 220V: 176–270V; 380V: 300–460V.
• Intervalos de corrente de descarga: 48V: 0–150A; 110V: 0–150A; 220V: 0–100A; 380V: 0–50A.
• Precisão da corrente: 1%.
• Precisão da tensão: 0,5%.
• Precisão da tensão por célula: 0,2%.
• Intervalo e resolução por célula: 0,500V–16,00V (resolução 1 mV).
• Tempo de carga/descarga: 0–99 h 59 min (programável).
• Alimentação: CA 220V / 380V.
• Modo de arrefecimento: arrefecimento por ar forçado.
• Dimensões: 610 × 390 × 675 mm; Peso líquido: 61 kg; rodas universais industriais para manuseio.

Ambiente de trabalho

• Temperatura de operação: -5 a 50 °C; temperatura de armazenamento: -40 a 70 °C.
• Humidade relativa: 0–90% (referência a 40 ±2 °C).
• Altitude nominal: até 4000 m.
• Nível de ruído: < 60 dB.

Alimentação e segurança

• Tensão de trabalho (rede): sistema monofásico de três fios 220V AC (-20% a +30%), frequência 45–65 Hz.
• Teste de resistência dielétrica: entrada-gabinete 2200V DC 1 min; entrada-saída 2200V DC 1 min; saída-gabinete 700V DC 1 min.
• Segurança: cumpre EN61095 (conforme indicado).

Fiação

• Entrada CA: tomada GB, adequada para cabo de 1–1,5 mm².
• Saída CC: cabo de instrumento 25 mm² com conector de ligação rápida (vermelho = positivo, preto = negativo).

Características adicionais

• Funções integradas para fluxos de teste, monitorização e ativação.
• Módulos de monitorização sem fios para cada célula (até 12 células por módulo) facilitam a aquisição de dados.
• Interface USB e 2 GB de armazenamento interno para registo local; software de análise para controlo remoto.
• Pausa e modificação de parâmetros durante a descarga sem encerrar o teste para maior flexibilidade.

Modelo e especificações

• Modelo: UHV-220/30CF.
• Sistemas aplicáveis e intervalos: ver parâmetros técnicos acima.
• Resumo de precisões: corrente 1%; tensão 0,5%; célula 0,2%.
