Banco de carga-descarga de teste UHV-220/30FK

para bateriacorrente constanteCC

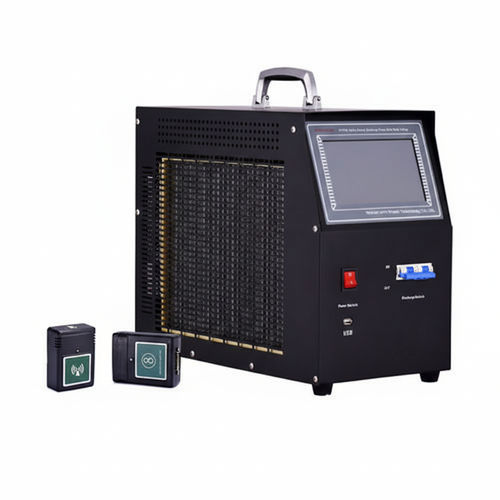

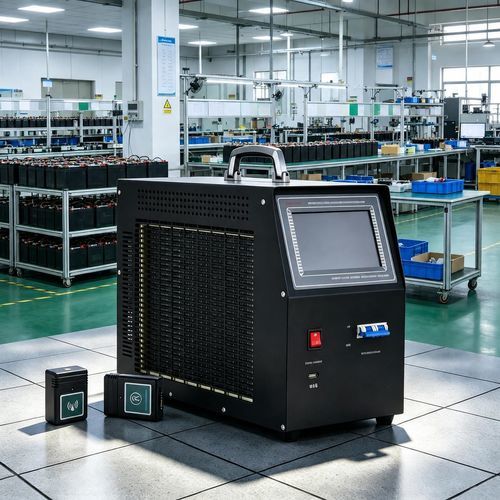

O UHV-220/30FK é um testador inteligente de carga e descarga de baterias concebido para ensaios de descarga em corrente constante offline com registo completo do processo e proteções multicamadas.

Introdução

• Testador de carga/descarga inteligente que permite descarga em corrente constante offline com regulação em tempo real da corrente e paragem automática por limites de tensão, tempo ou capacidade. Equipado com monitorização wireless das tensões das células, software de análise para PC (UI em chinês suportada), porta USB e memória interna de 2 GB para registo completo.

Principais características

• Ampla faixa de tensão: DC 10–600 V (depende da configuração) para suportar múltiplos sistemas de baterias.
• Descarga em corrente constante de precisão: corrente ajustável para medição precisa da capacidade.
• Monitorização wireless de células: módulos monitorizam até 12 células simultaneamente para dados de tensão em tempo real.
• Software de análise para PC: revisão de dados e descarga controlada remotamente (UI chinês suportado).
• Grande capacidade de armazenamento: memória interna de 2 GB e interface USB para exportação de dados.
• Projeto de segurança com CPU dupla e proteções multicamadas para operação fiável.

Parâmetros técnicos

• Tensões de bateria aplicáveis: 24V, 48V, 72V, 96V, 110V, 220V, 240V, 380V, 480V.
• Modos de trabalho: uso standalone, operação em paralelo/múltipla, controlo remoto e monitorização de estado suportados.
• Tensão de descarga: DC 10V–300V (padrão); DC 10V–600V (configuração wide‑voltage).
• Corrente de descarga (consoante configuração e faixa de tensão):
  • Config A: 10–19V: 0–50 A; 19–180V: 0–100 A; 180–300V: 0–50 A.
  • Config B: 10–19V: 0–80 A; 19–180V: 0–120 A; 180–300V: 0–80 A.
  • Config C: 10–19V: 80 A; 19–180V: 120 A; 180–300V: 80 A; 300–600V: 50 A.
  • Config D: 10–19V: 150 A; 19–180V: 300 A; 180–300V: 150 A; 300–600V: 60 A.
• Precisão da corrente: 1%.
• Precisão da tensão: 0,5%.
• Precisão por célula: 0,2%.
• Intervalo & resolução por célula: 0,500 V – 16,00 V (resolução 1 mV).
• Tempo de carga/descarga programável: 0 ~ 99 h 59 min.
• Alimentação: AC 220 V.
• Arrefecimento: ar forçado.
• Embalagem: caixa tipo pull em liga de alumínio.

Ambiente de trabalho

• Dissipação térmica: ar forçado.
• Temperatura de funcionamento: -5 ~ 50 °C; Temperatura de armazenamento: -40 ~ 70 °C.
• Humidade: humidade relativa 0 ~ 90% (a 40 ± 2 °C).
• Altitude nominal: até 4000 m.
• Nível de ruído: < 60 dB.

Alimentação e segurança

• Alimentação de trabalho: sistema monofásico de três fios: 220 V AC (-20% ~ +30%), frequência 45 ~ 65 Hz.
• Testes de resistência dielétrica: entrada‑caixa: 2200 V DC 1 min; entrada‑saída: 2200 V DC 1 min; saída‑caixa: 700 V DC 1 min.
• Segurança: atende EN61095 (conforme indicado).

Fiação

• Entrada AC: soquete GB, adequado para cabo 1 ~ 1,5 mm².
• Saída DC: cabo instrumento 25 mm² com conetor rápido (vermelho = positivo, preto = negativo).

Características / especificações

• Modelo: UHV-220/30FK.
• Faixa de tensão: DC 10–600 V (dependente da versão).
• Precisões: corrente 1% ; tensão 0,5% ; por célula 0,2%.
• Dados: 2 GB memória interna, exportação USB, software PC.
• Monitorização de células: módulos wireless até 12 células por módulo.
• Arrefecimento & invólucro: ar forçado; caixa em liga de alumínio.
