Banco de ensaio para motor UHV-316

de temperaturade potênciade corrente

Visão geral do produto:
O banco de ensaio de motores UHV-316 é um sistema de teste personalizado, não padrão, conforme normas nacionais relevantes (p.ex. GB/T755-2019). Foi projetado para executar sequências de ensaio complexas em motores assíncronos trifásicos de baixa e alta tensão e em motores DC, e pode ser configurado segundo os requisitos técnicos do cliente e os tipos de motor.

Principais características:

• Projeto modular para sequências de ensaio configuráveis e escalabilidade para diferentes classes de motor.
• Sistema de medição e controlo baseado em computador de controlo industrial, controlo PLC e instrumentos de indicação digital.
• Todos os componentes (banco, quadros de comando, invólucros) com acabamento pulverizado e etiquetas impressas duráveis.
• Todos os equipamentos e materiais de instalação são novos; documentação e desenhos utilizam unidades SI.

Alimentação e configuração:
Tensão de alimentação: 460 V
Frequência: 60 Hz
Fase: 3 Phase
Capacidade nominal: ≥ 500 KVA

Capacidade de ensaio:
1) Motor assíncrono trifásico baixa tensão — Tensão nominal: 230 V–660 V — Frequência de ensaio: seno 50 Hz / 60 Hz — Faixa ensaio sem carga: 3 kW–1250 kW — Observação: motores de alta potência podem ser testados em baixa tensão e girar a plena velocidade.
2) Motor assíncrono trifásico alta tensão — Tensão nominal: 3 kV–13,2 kV — Frequência de ensaio: seno 50 Hz / 60 Hz — Faixa ensaio sem carga: 50 kW–8000 kW.
3) Motor DC — Tensão nominal: ≤ DC 800 V — Modo de ensaio: DC — Faixa ensaio sem carga: 100 kW–800 kW.

Principais parâmetros de ensaio e precisão:
Tensão AC (baixa): 10–700 Vac — Precisão: ±0,2% FS
Corrente AC (baixa): 1–1200 A — Precisão: ±0,2% FS
Corrente AC (alta): 1–500 A — Precisão: ±0,2% FS
Corrente DC: 1–500 A — Precisão: ±0,2% FS
Resistência DC: 0,005–2000 Ω — Precisão: ±0,2% FS
Temperatura: -20–200 °C — Precisão: ±1 °C
Frequência: 45–65 Hz — Precisão: ±0,1 Hz

Ilustrações / fotos:

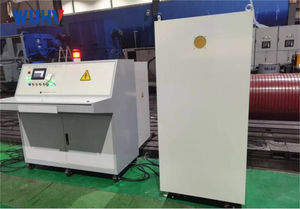

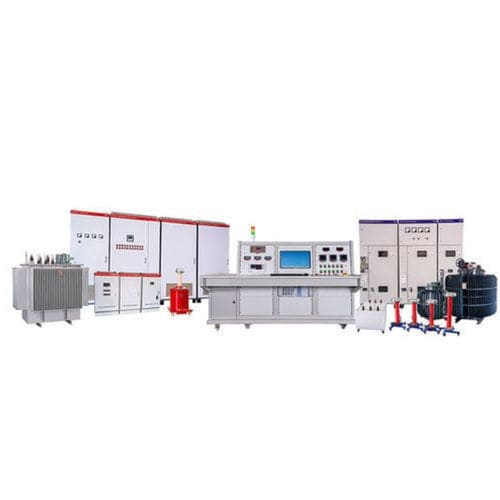

Imagens do produto disponíveis que mostram o banco de ensaio, quadros de controlo e a instalação.

Especificações técnicas:

• Modelo: UHV-316 (bancada de ensaio de motores)
• Tensão de alimentação: 460 V
• Frequência: 60 Hz
• Fase: 3 Phase
• Capacidade nominal: ≥ 500 KVA
• Faixa de ensaio baixa tensão 3‑fase: 230 V–660 V, 3 kW–1250 kW, 50/60 Hz
• Faixa de ensaio alta tensão 3‑fase: 3 kV–13,2 kV, 50 kW–8000 kW, 50/60 Hz
• Faixa ensaio motor DC: ≤ DC 800 V, 100 kW–800 kW
• Medição tensão AC (baixa): 10–700 Vac, ±0,2% FS
• Medição corrente AC (baixa): 1–1200 A, ±0,2% FS; (alta) 1–500 A, ±0,2% FS
• Medição corrente DC: 1–500 A, ±0,2% FS
• Resistência DC: 0,005–2000 Ω, ±0,2% FS
• Temperatura: -20–200 °C, ±1 °C
• Frequência: 45–65 Hz, ±0,1 Hz
• Sistema de medição e controlo: computador de controlo industrial, PLC, instrumentos de indicação digital
