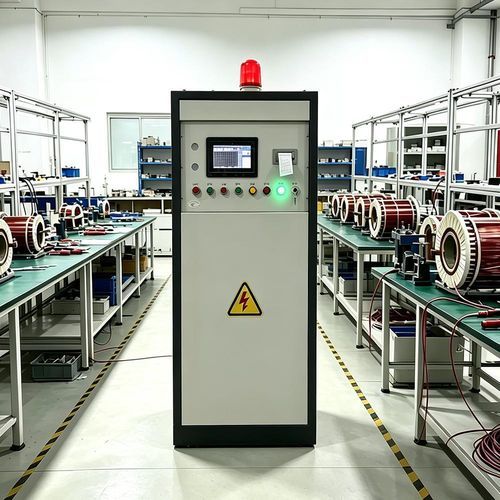

Testador Hipot de alta tensão UHV-316Z

multipontode conformidade elétrica

Introdução ao produto
O UHV‑316Z é um testador de rigidez dielétrica por impulso inter‑espiras projetado para localizar defeitos de isolamento entre camadas e espiras em componentes bobinados, como motores elétricos. Opera por comparação de formas de onda de surtos e aplica pulsos de alta tensão controlados para identificar falhas localizadas.

Principais características

• Interface intuitiva: ecrã tátil LCD a cores com orientações e introdução rápida de parâmetros.
• Autodiagnóstico e operação guiada: verificações internas para reduzir erros de configuração.
• Grande memória de parâmetros: até 72 grupos de parâmetros, incluindo formas de onda padrão pré‑inseridas.
• Medição temporizada automática: sequências programáveis com visualização em tempo real da tensão e do tempo de ensaio.
• Exibição de formas de onda multi‑fase em tempo real: visualização simultânea e codificada por cores para comparação rápida.
• Análise e arquivamento automáticos: análise imediata, relatórios de erro entre fases e armazenamento automático de até 1 000 registos.
• Escala de forma de onda ajustável: ajuste no ecrã para diferentes objetos e sensibilidades.
• Suporte a circuito único (≥10 kV): armazenamento de formas de onda de referência para ensaios de enrolamentos formados.
• Proteção de aterramento: deteção contínua que impede ou aborta ensaios se a terra for inadequada.
• Design para chão de fábrica: impressora de painel e gabinete autónomo para integração em produção sem PC externo.

Parâmetros técnicos

• Tensão de ensaio: 3,5–35 kV ajustável, visor digital, precisão ≤±5%
• Frequência de surto: 6,25 Hz
• Tempo de subida do surto: 0,1–0,5 μs
• Capacitância de armazenamento / Energia máx. de saída: 0,047 μF / 28,8 J
• Tempo de medição por fase: 0–99 s, ajustável, visor digital
• Modo de medição: circuito único, ensaio temporizado por fase
• Exibição de forma de onda: ecrã tátil LCD a cores, visualização simultânea multi‑fase
• Modos de julgamento: área diferencial, diferença de área, diferença de frequência (combinados)
• Grupos de parâmetros: 72
• Armazenamento de registos: 1000 grupos
• Saída de impressão: micro‑impressora montada no painel
• Âmbito de aplicação: enrolamentos de motores mono/trifásicos com tensão nominal ≤10,5 kV
• Alimentação: 220 V ±2 %, 50/60 Hz; ≥4 kVA
• Estrutura: gabinete autónomo
• Temperatura de funcionamento: 5–35 °C
• Humidade relativa: ≤75%
• Segurança elétrica: resistência de isolamento (entrada de alimentação ao quadro) ≥20 MΩ; suporta 1500 V/50 Hz por 1 min sem arco nem ruptura

Aplicações e segurança

• Indicada para testes em linha de produção, controlo de qualidade e I&D em enrolamentos de motores e transformadores.
• Fornece resultados quantitativos repetíveis para testes de lote e verificação de especificações do fabricante.
• Funcionalidades de segurança integradas (detecção de aterramento, ensaios dielétricos e isolamento do gabinete) protegem o operador durante ensaios de alta tensão.
• Registos e relatórios imprimíveis garantem rastreabilidade e documentação de qualidade.
