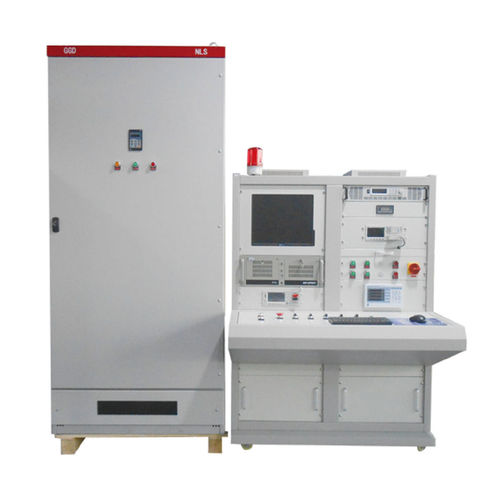

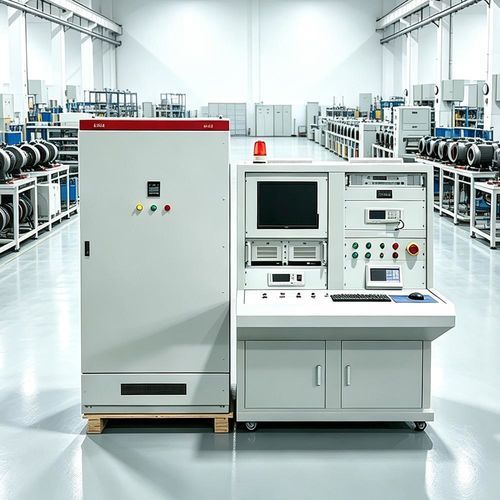

Banco de ensaio elétrico UHV-316C

automáticopara motorrede CA trifásica

Introdução do produto:
O banco de ensaio abrangente UHV-316C destina-se à inspeção de fábrica de motores assíncronos monofásicos e trifásicos de pequeno e médio porte. O sistema integra uma fonte de alimentação de ensaio de frequência variável e automatiza as verificações de aceitação com base em parâmetros padrão armazenados.

Características do produto:

• Exibição de resultados em tempo real com armazenamento de dados integrado e impressão para relatórios de ensaio rastreáveis.
• Armazenamento de parâmetros padrão para comparação rápida e julgamento automático conforme/não conforme.
• Teste simultâneo de múltiplos motores para aumentar a produtividade durante a inspeção de produção.
• Medições de alta precisão, ciclos rápidos de ensaio e forte imunidade a interferências para testes confiáveis no local.
• Software baseado em Windows e design modular de hardware para fácil configuração, manutenção e calibração.

Parâmetros do produto:
Item de teste | Faixa de medição | Precisão | Descrição
Temperatura | -40–150℃ | ±1℃ | Medição da temperatura ambiente
Resistência DC | 0,01–2000 Ω | Classe 0.2 | 6 faixas de medição, compensação automática de temperatura
Resistência de isolamento | DC 500 V / 1–500 MΩ | Classe 5.0 | Dedução automática do valor de fundo
Teste entre espiras (surge) | 400–3000 Vp | Classe 5.0 | Tempo de subida 0,2 μs, julgamento automático de espiras adjacentes a 1/200 voltas
Tensão de ensaio em frequência de rede (tensão) | AC 400–3000 V | Classe 2.0 | Duração ajustável 1–60 s
Tensão de ensaio em frequência de rede (corrente de fuga) | 1–50 mA | — | Dedução automática do valor de fundo, proteção contra falhas
Teste de parâmetros elétricos (corrente) | 0,1–100 A | Classe 0.5 | —
Teste de parâmetros elétricos (tensão) | 30–750 V | Classe 0.5 | —
Teste de parâmetros elétricos (frequência) | 50/60 Hz (assíncrono) | — | —

Especificações técnicas:

• Modelo: UHV-316C
• Faixa de potência nominal: 0,12 kW–37 kW (monofásico & trifásico)
• Aplicável à inspeção de fábrica de motores assíncronos de pequeno e médio porte
• Fonte de alimentação de ensaio de frequência variável incorporada
• Capacidades de medição: resistência DC, resistência de isolamento, teste entre espiras (surge), parâmetros elétricos, tensão de ensaio em frequência de rede
• Faixa de medição de temperatura: -40 a 150℃ (±1℃)
• Resistência DC: 0,01–2000 Ω (Classe 0.2), 6 faixas, compensação automática de temperatura
• Resistência de isolamento: DC 500 V, 1–500 MΩ (Classe 5.0), dedução automática do valor de fundo
• Tensão de teste entre espiras: 400–3000 Vp (Classe 5.0), tempo de subida 0,2 μs, julgamento adjacente a 1/200 voltas
• Tensão de ensaio em frequência de rede: AC 400–3000 V (Classe 2.0), duração 1–60 s ajustável; corrente de fuga 1–50 mA com proteção
• Parâmetros elétricos: corrente 0,1–100 A (Classe 0.5); tensão 30–750 V (Classe 0.5); frequência 50/60 Hz
• Funções: exibição em tempo real, armazenamento e impressão de dados, armazenamento de parâmetros padrão, teste multi-motor, julgamento automático baseado em Windows, design modular
